Průtokový ohřívač NEO 3,5 kW

Ohřívač vody

Ohřívač

Interiér

Nad umyvadlo, Pod umyvadlo

Dřez, Umyvadlo, Obyčejná voda

Koupelna, Kuchyně

NEO 3/5

Nástěnný

Systém 2v1 (tlakové/beztlakové)

0 l

XXS

A

50 °C - 55 °C

1,4 l

230 V

0 min

25,8 cm x 14,5 cm x 14,5 cm

1,380 kg

IPX4

Ohřívač je určen pro zapojení ve svislé poloze (vývody z ohřívače mohou směřovat nahoru i dolů), může být napojen tlakově i beztlakově a to pouze na rozvod studené vody a v místech kde nemůže dojít k zamrznutí., Po aktivaci tepelné pojistky STB je přístup k STB umístěn pod nálepkou s logem. Po odpojení napájení sejměte nálepku a pomocí tenkého šroubováku zatlačte aktivační tlačítko tepelné pojistky., Ohřivač se nesmí použít (zapínat), existuje-li možnost, že je voda v ohřívači zamrzlá., Průtokový ohřívač NEO může být instalován nad i pod umyvadlem, přičemž se u ohřívače nezmění orientace připojení teplé a studené vody.Všechny instalace by měly být prováděny po odpojení el. proudu a po zastavení přívodu vody.- z ekonomických důvodů by měl být ohřívač montován co nejblíže k odběrnému místu- před instalací ohřívače odpusťte z přívodního potrubí takové množství vody, které odpovídá objemu vody v přívodním potrubí od místa jeho uzavření až po vyústění k uzavíracímu ventilu v místě montáže, příp. až k baterii. Tímto postupem zajistíte jak vyplavení mechanických nečistot, tak i základní odvzdušnění přívodního potrubí z důvodu odstavení vodovodního řadu.- používejte všechny běžně dostupné baterie bez termostatu,-pro snadnější regulaci a efektivitu provozu se doporučuje osadit výtokovou trubici baterie úsporným perlátorem- ohřívač může být připojen k vodovodní síti s tlakem vody od 0,1 do 1,0 MPa, nebo může být napájen z vodní nádrže umístěné více jak 10 m nad úrovní ohřívače- ohřívač smí být připojen pouze k přívodu studené vody,- k výstupu ohřívače nesmí být připojen žádný kohout nebo armatura jiná než předepsaná výrobcem., Připojení ohřívače k vodovodnímu řadu i k elektrické síti musí být provedeno pracovníkem s odpovídající kvalifikací. Ohřívač může být uveden do provozu pouze tehdy, odpovídá-li instalace platným normám a bezpečnostním předpisůmPřívodní potrubí studené vody ve vzdálenosti alespoň 2 m od ventilu musí být odolné proti teplotě + 110 ° C, nebo by mělo být chráněno zpětným ventilem.

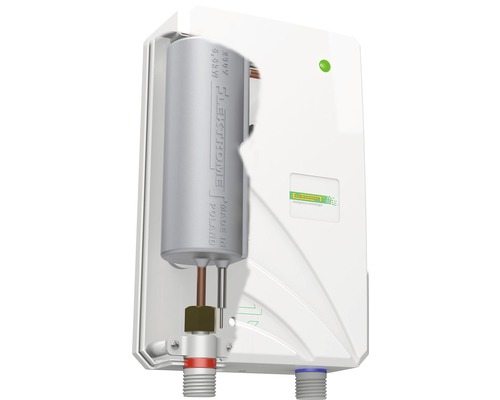

Elektrický tlakový průtokový ohřívač vody NEO je určen k okamžitému odběru teplé užitkové vody v domácnostech, kancelářích, dílnách apod. Spotřeba elektrické energie se omezuje pouze na dobu ohřevu protékající vody. Ohřívač nemá regulaci výkonu a při ohřevu pracuje vždy na plný výkon. Množství a teplota ohřáté vody je závislá na výkonu ohřívače /kW/, velikosti průtoku ohřívané vody /l/min/ a teplotě vody v přívodním potrubí.Do ohřívače mohou být montována topná tělesa o výkonech 3,5kW, 4,5kW, 5,5kW na 230V. Ohřívač může pracovat s tlakem vody ve vodovodním řadu od 0,1MPa do 1MPa., Ohřívač NEO je tlakové zařízení a může být instalován jako tlakový i beztlaký s vývody orientovanými nahoru i dolů. Rozměry a umístění hlavních součástí ohřívače jsou znázorněny na obr. 1 a 2. Ochranný prvek – tepelná pojistka (STB) - odpojí elektrický přívod na topné těleso při zvýšení teploty vody v ohřívači nad cca 95 ° C. Po aktivaci tepelné pojistky je další provoz ohřívače možný až po stisknutí černého tlačítka tepelné pojistky.

návod na montáž a obsluhu energetický štítek 2 ks hmoždinky

Není připraveno k zapojení

1/2"

15,2

Instalaci přístrojů, které nelze připojit přes zástrčku, musí provést příslušný dodavatel elektrické energie nebo registrovaná specializovaná firma, která vám pomůže také se získáním souhlasu od příslušného dodavatele elektrické energie pro instalaci zařízení.

3,5 kW

0 m

5903538213858
