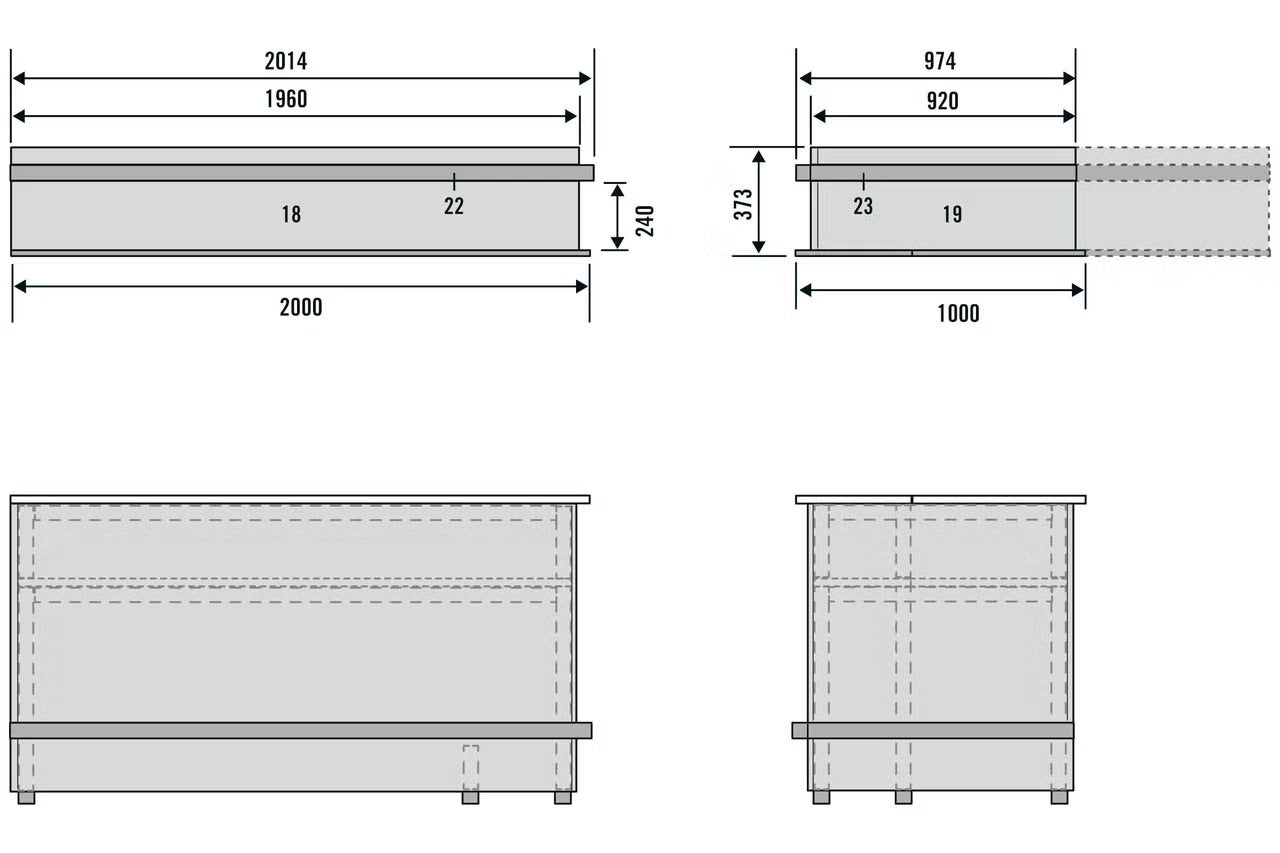

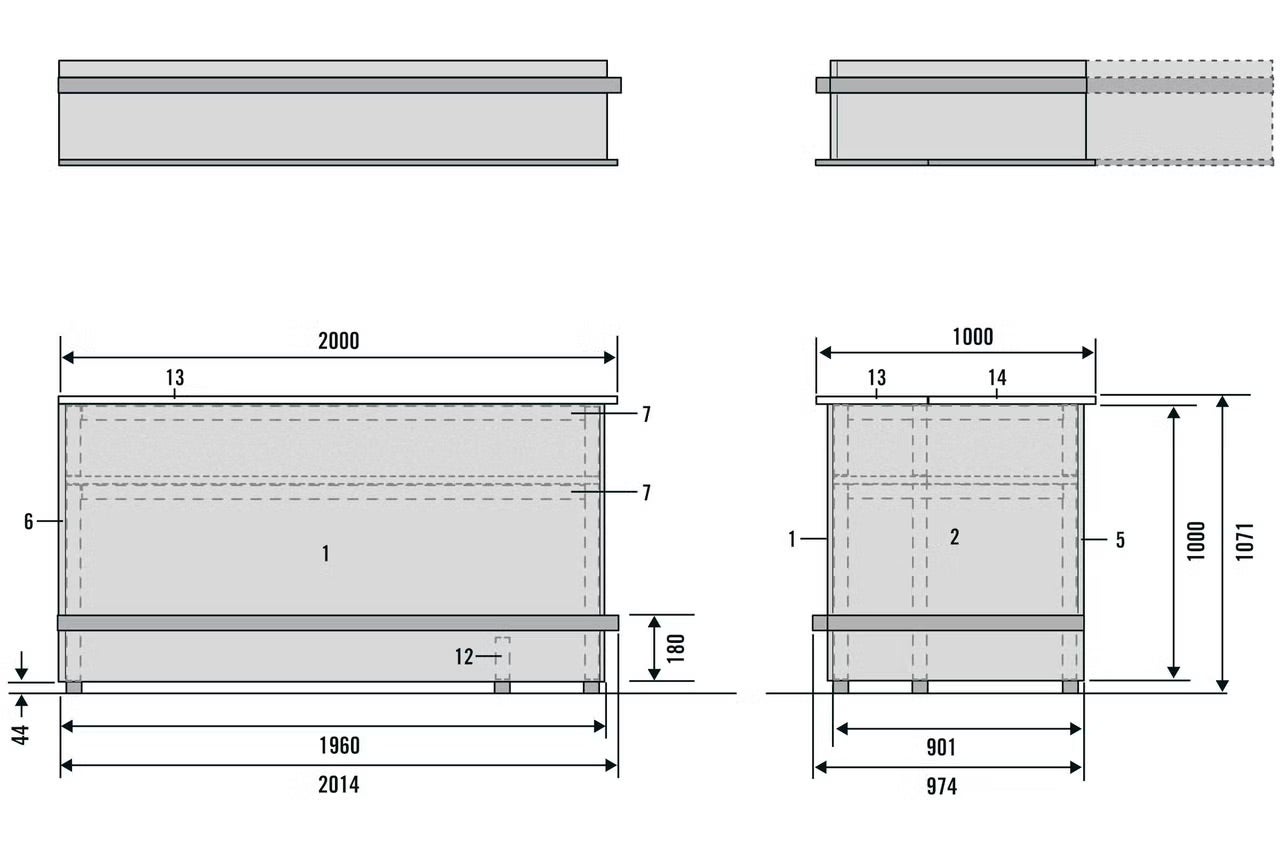

DIY domácí bar můžete postavit v uvedených rozměrech, nebo si ho přizpůsobit vlastním potřebám a velikosti místnosti. Skládá se ze spodního korpusu a v případě zájmu také z horní nástavby. Při plánování nezapomeňte zohlednit výšku stropu v místnosti.
Prostor mezi barovým pultem a horní nástavbou musí být dostatečně vysoký, abyste na všechno a všechny pohodlně viděli. Horní nástavbu lze na užší straně také prodloužit, pokud má sahat například až ke stěně. Celý bar můžete postavit i zrcadlově obráceně, pokud to lépe vyhovuje vašemu prostoru.
Tipy pro řezání a přípravu dřeva
Při montáži otočte desky tak, aby jejich vzhledově hezčí (lícová) strana směřovala dovnitř. Na vnější strany totiž budete později lepit
Pokud obkladové pásky na bar lepit nechcete, otočte hezčí stranu desek směrem ven. Počítejte však s tím, že u této varianty zůstanou na vnější straně viditelné hlavy šroubů. Tomu předejdete tak, že hlavy šroubů zatmelíte a celou vnější stranu desek přelakujete.
Řezání desek pro barový pult svépomocí

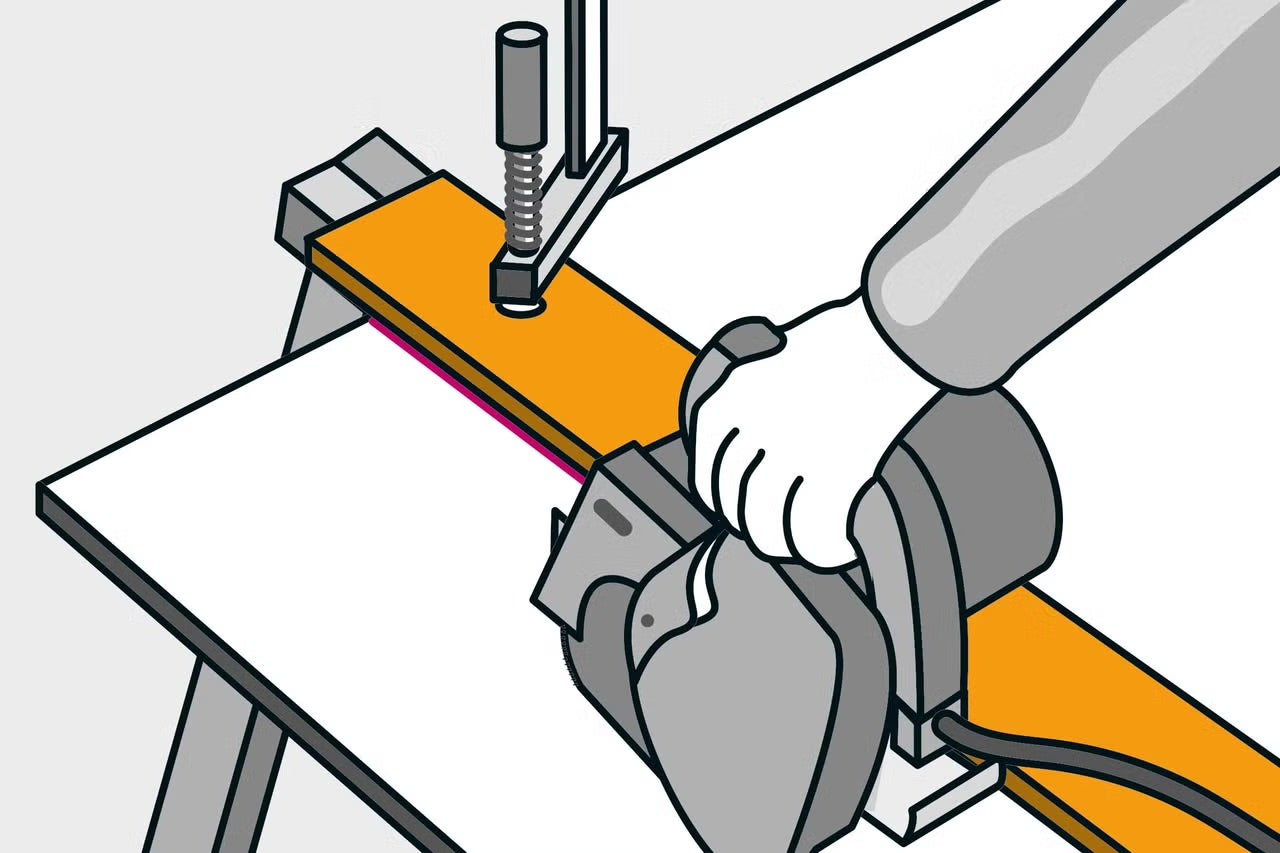

Podle uvedených rozměrů nařežte potřebné desky a konstrukční hranoly. Pro přesné řezání desek doporučujeme použít ruční okružní pilu s vodicí lištou. Konstrukční hranoly pak nejrychleji a nejlépe zkrátíte na kapovací pile.

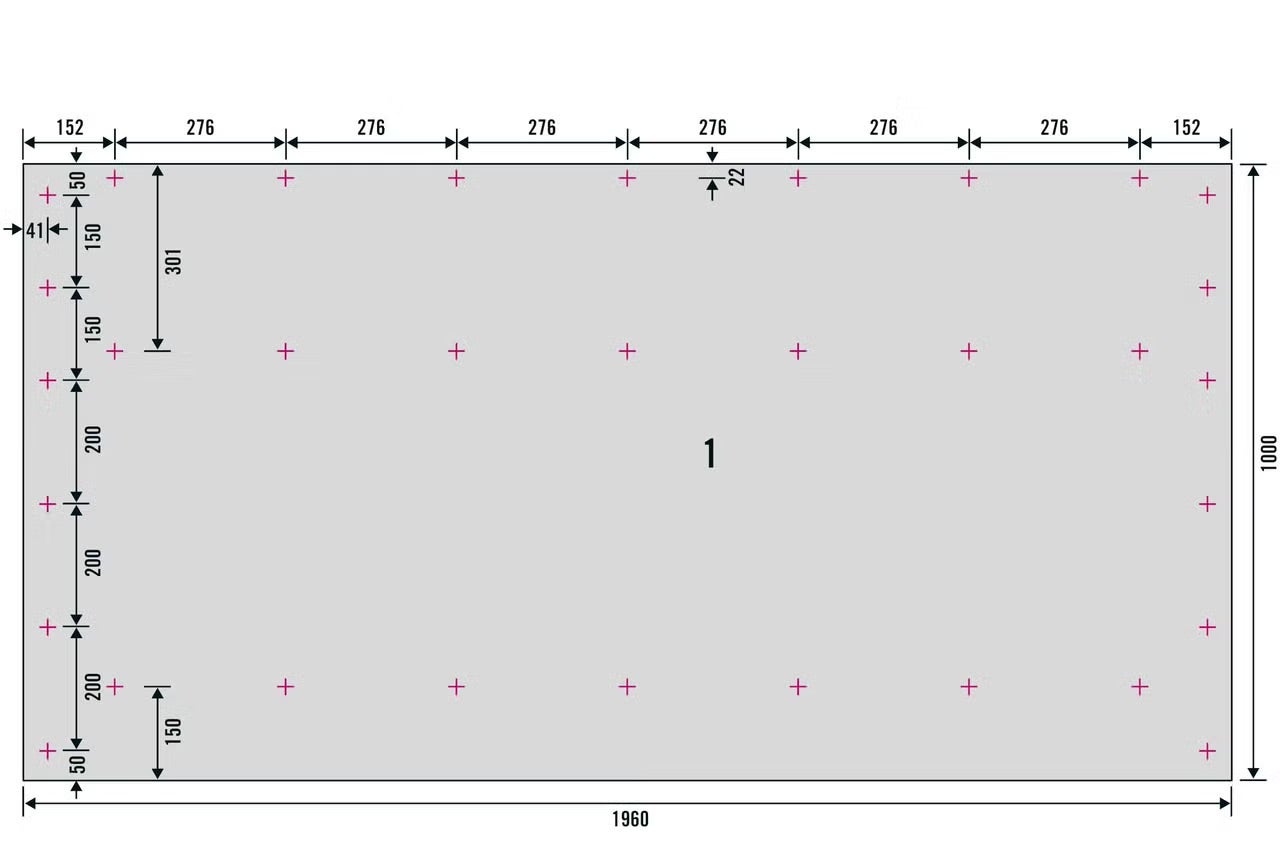

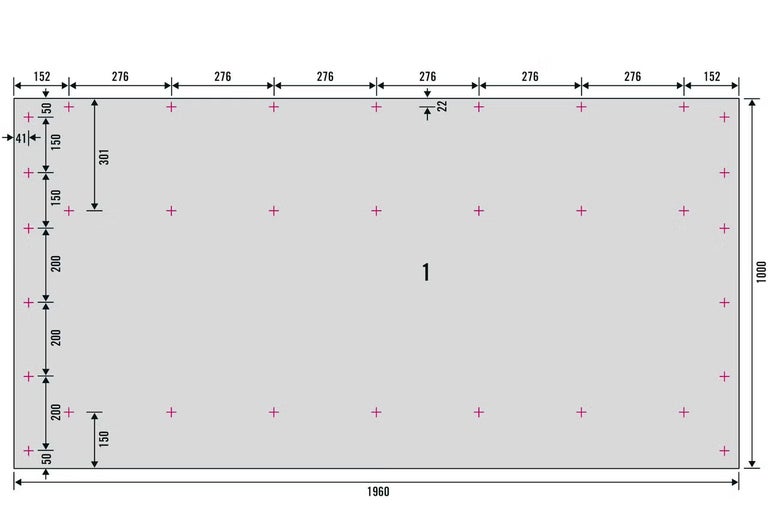

Stavba baru svépomocí: Vrtání a zahlubování desky (1)
Nařezané desky (1) předvrtejte vrtákem o průměru 5 mm v místech, která jsou na výkresu označena symbolem (+).
Upozornění: Všechny otvory pro šrouby zahlubte na té straně, ze které budete zašroubovávat šrouby se zapuštěnou hlavou.
Specifikace dílu:
- Díl (1): 1960 × 1000 mm (1 ks)

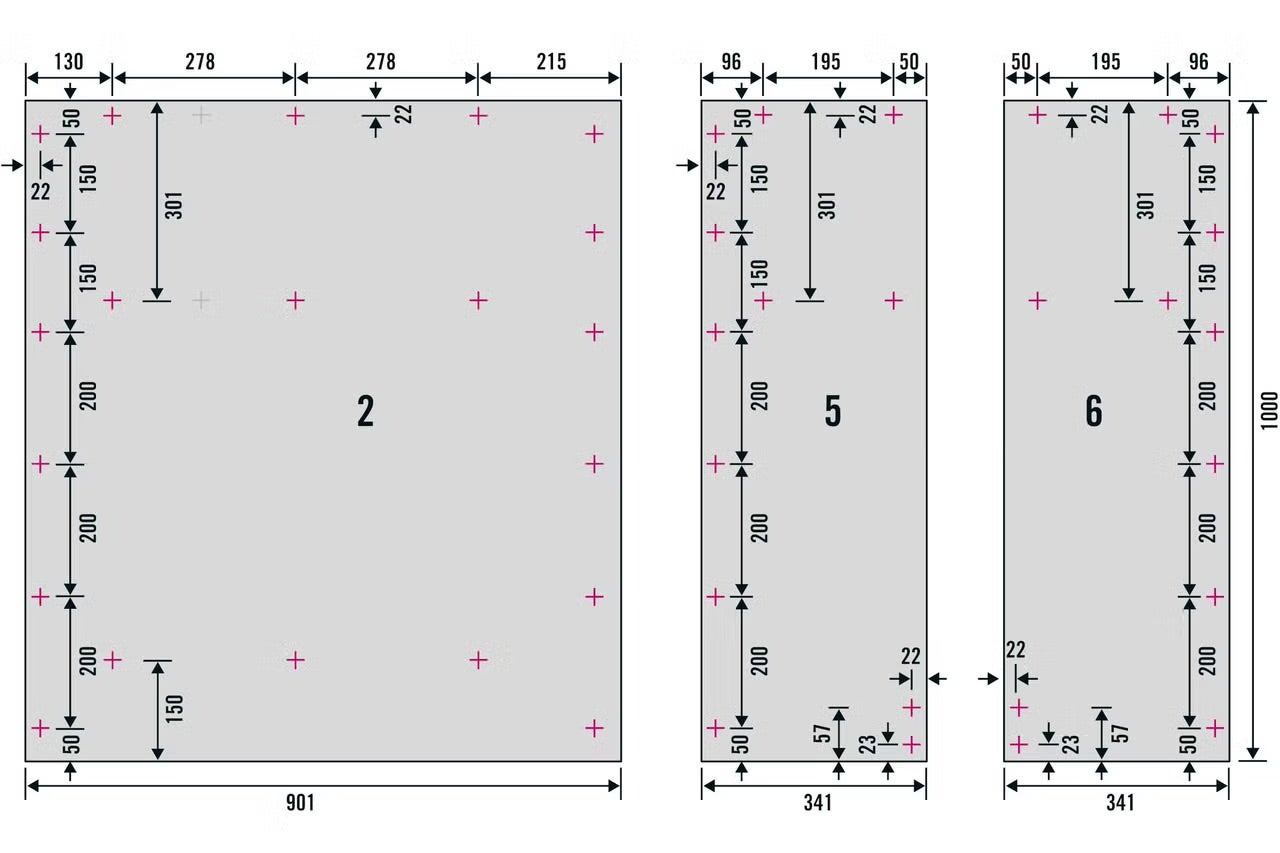

Vrtání a zahlubování desek (2, 5 a 6)
V deskách (2), (5) a (6) vyvrtejte a zahlubte otvory pro šrouby přesně podle nákresu na okótovaných výkresech.
Specifikace dílů:
- Díl (2): 901 × 1000 mm (1 ks)
- Díl (5): 341 × 1000 mm (1 ks)
- Díl (6): 341 × 1000 mm (1 ks)

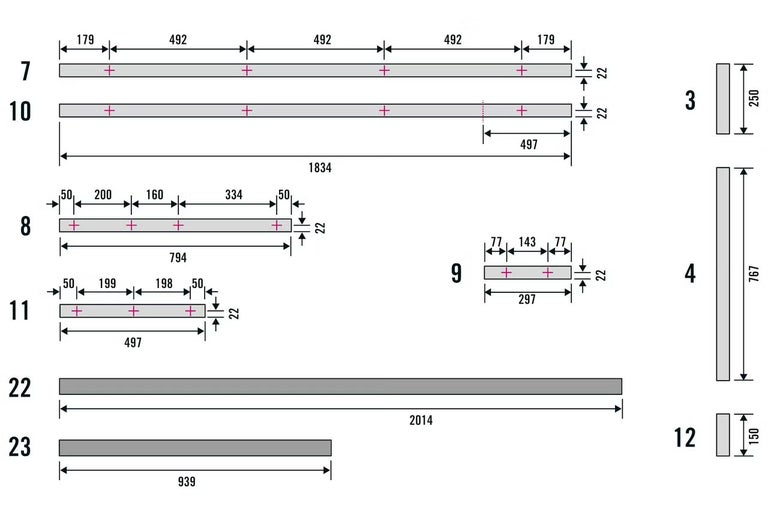

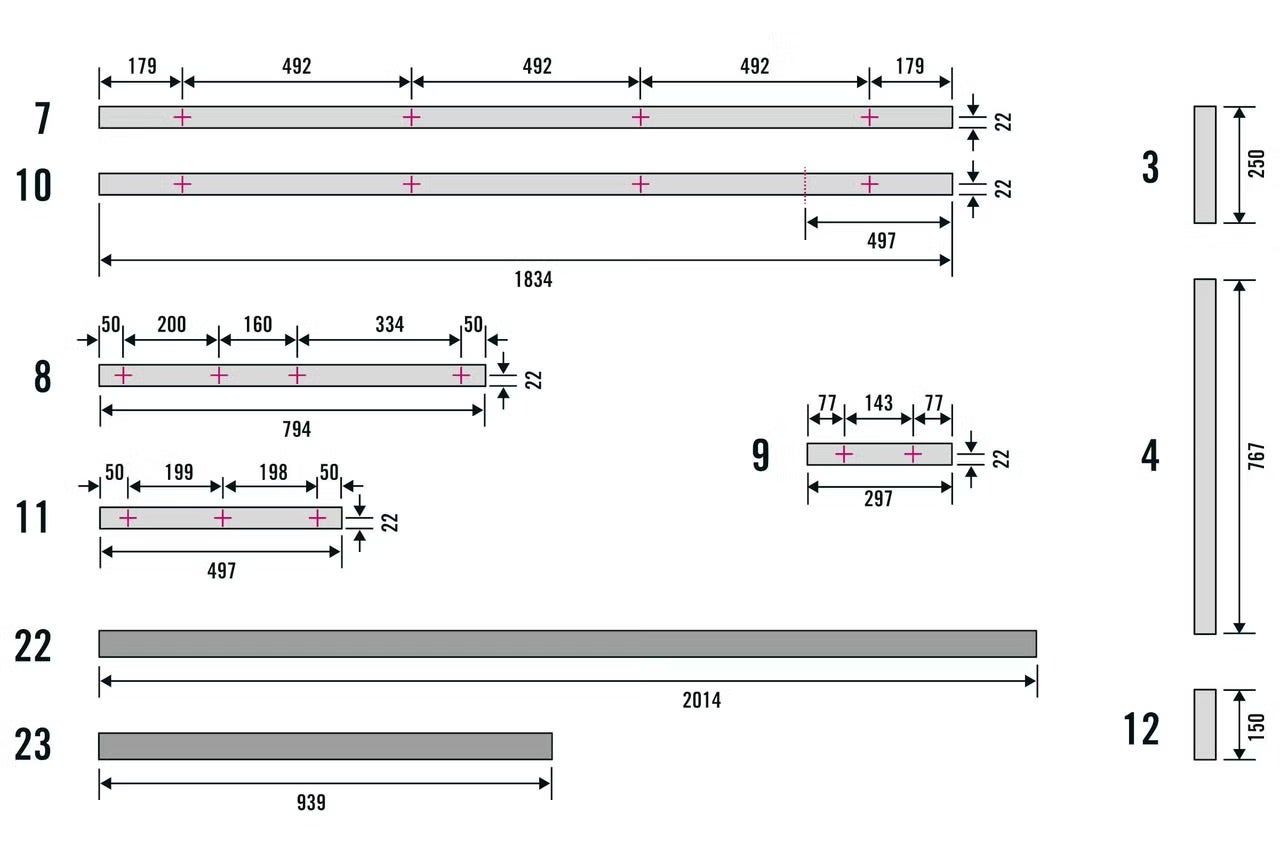

Řezání konstrukčních hranolů pro bar s osvětlením
Pro rohové spoje desek si nařežte konstrukční hranoly o rozměru 44 × 44 mm. Hranoly předvrtejte vrtákem o průměru 5 mm podle okótovaného výkresu a otvory zahlubte. Následně z robustnějších hranolů o rozměru 54 × 54 mm nařežte opěrku nohou, kterou tvoří díly (22) a (23).
Tip: Spodní konce hranolů (4) a (12) nalakujte v délce cca 50 mm bezbarvým lakem. Ochráníte tím dřevo před vlhkostí při vytírání podlahy.
| Číslo | Kus | Hranol | Délka |
|---|---|---|---|
| 3 | 3 | 44 x 44 mm | 250 mm |
| 4 | 3 | 44 x 44 mm | 767 mm |
| 7 | 2 | 44 x 44 mm | 1834 mm |
| 8 | 2 | 44 x 44 mm | 794 mm |
| 9 | 4 | 44 x 44 mm | 297 mm |
| 10 | 2 | 44 x 44 mm | 1834 mm |
| 11 | 2 | 44 x 44 mm | 497 mm |
| 12 | 12 | 44 x 44 mm | 150 mm |
| 22 | 1 | 54 x 54 mm | 2014 mm |
| 23 | 1 | 54 x 54 mm | 939 mm |

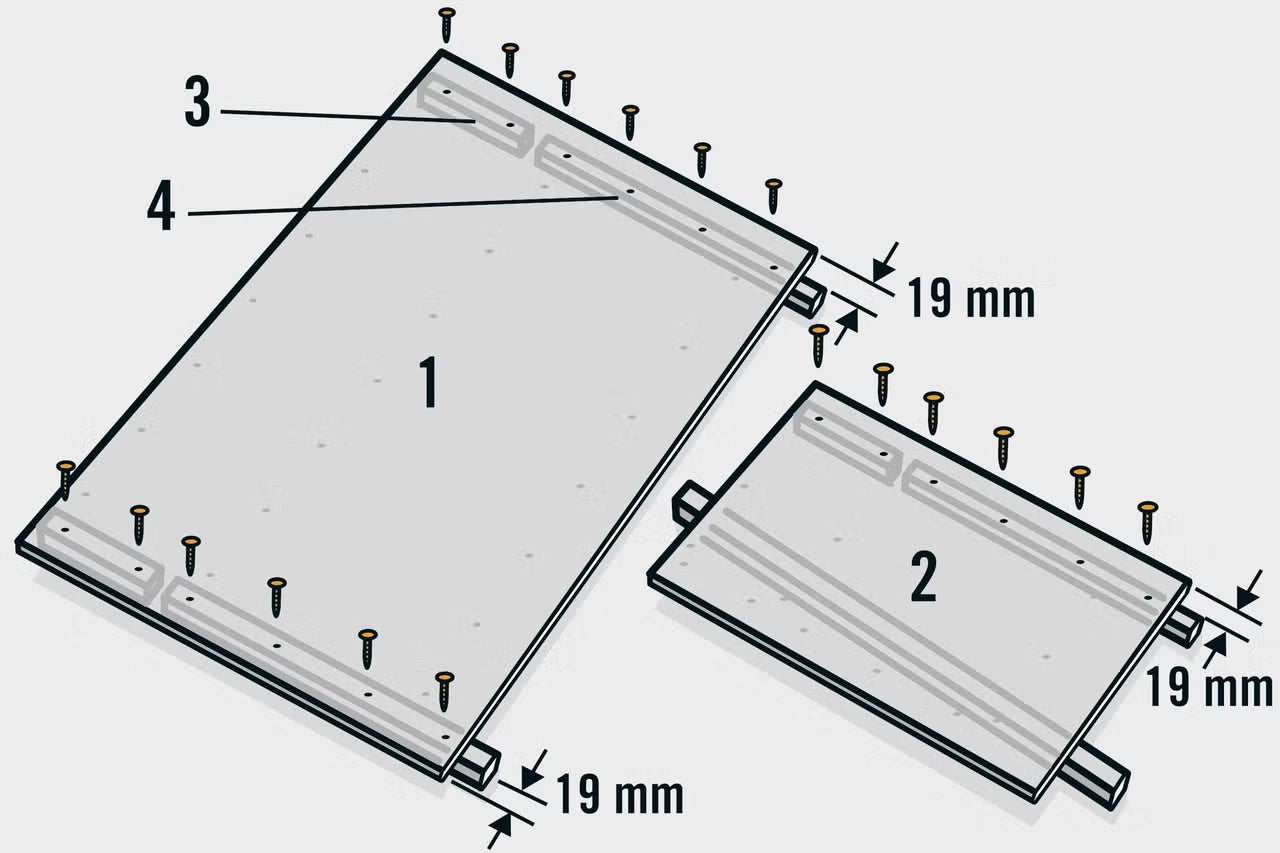

Korpus barového pultu: Přišroubování hranolů
Hranoly (3) a (4) přišroubujte ze zadní strany. Na bocích je odsaďte o 19 mm směrem dovnitř. Jako montážní pomůcku pro přesné odsazení doporučujeme použít odřezek desky o tloušťce 19 mm. Hranoly (4) musí na spodní straně přesahovat o 44 mm.

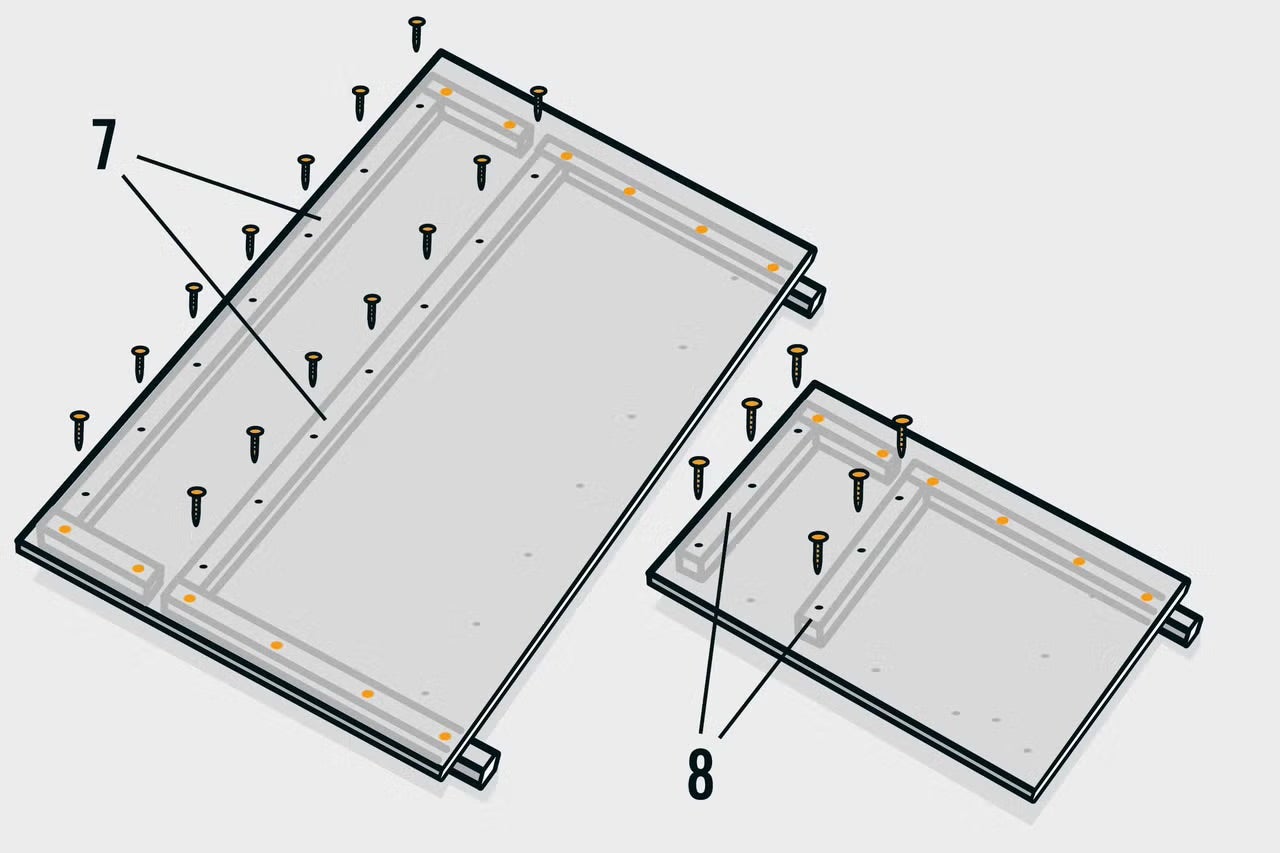

Montáž podpěr pro korpus baru
Na desky (1), (2), (5) a (6) namontujte vodorovně hranoly (7), (8) a (9), které budou sloužit jako podpěry pro pracovní desku a mezidno. Hranoly k deskám nejprve pevně uchyťte pomocí šroubových nebo rychloupínacích svěrek.
Následně zkontrolujte dva klíčové rozměry:
- Mezi svislými hranoly (3) a (4) musí zůstat mezera minimálně 27 mm pro vložení pracovní desky.
- Nohy musí na spodní straně přesahovat hranu desky o 44 mm.

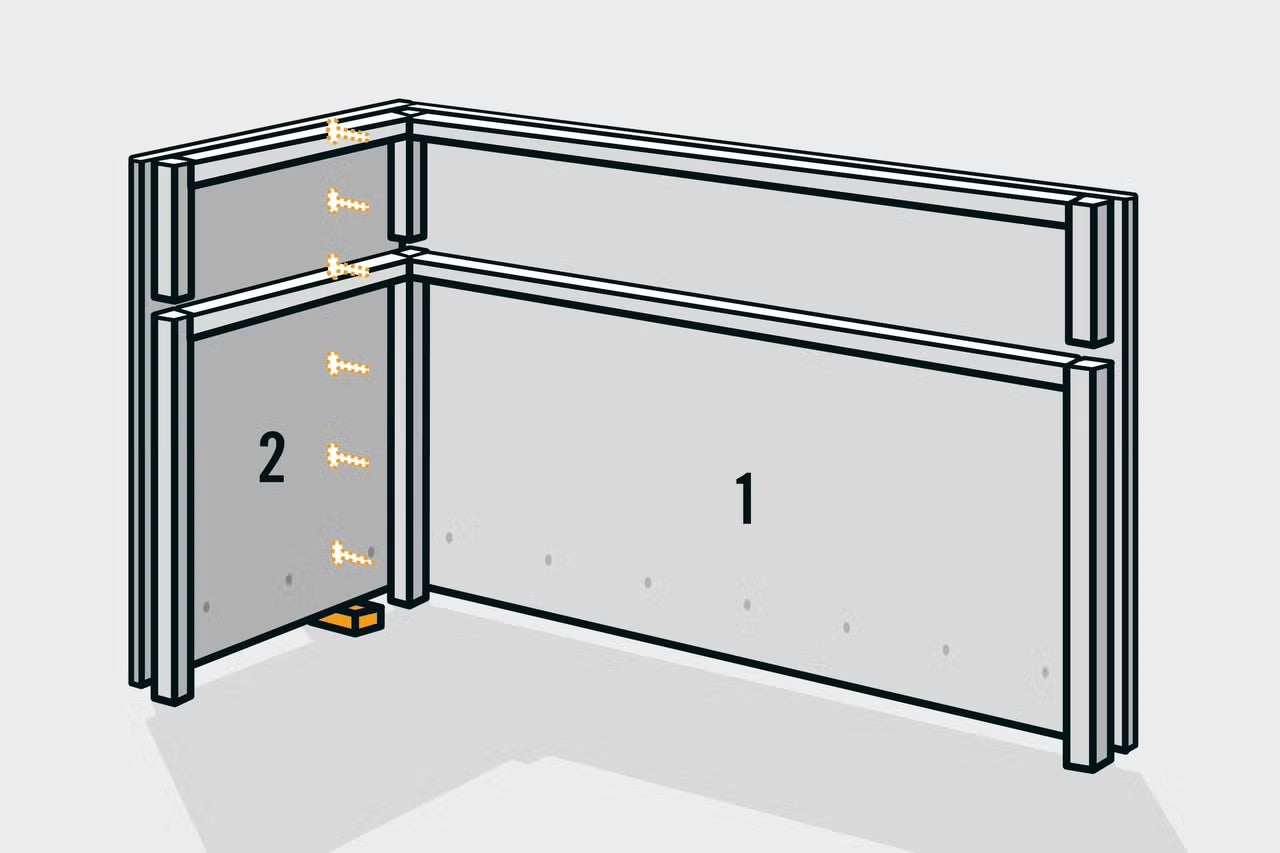

Korpus barového pultu: Vyrovnání desek
S pomocí pomocníka postavte obě desky do svislé polohy. Nechte si přitom dostatečný odstup od stěny, abyste měli prostor pro montáž. Pod každou desku podložte odřezek konstrukčního hranolu o tloušťce 44 mm. Díky tomu desky snáze vyrovnáte a lépe se vám budou šroubovat. Následně desky (1) a (2) přišroubujte ke svislému hranolu pomocí šroubů se zapuštěnou hlavou 4,5 × 40 mm.

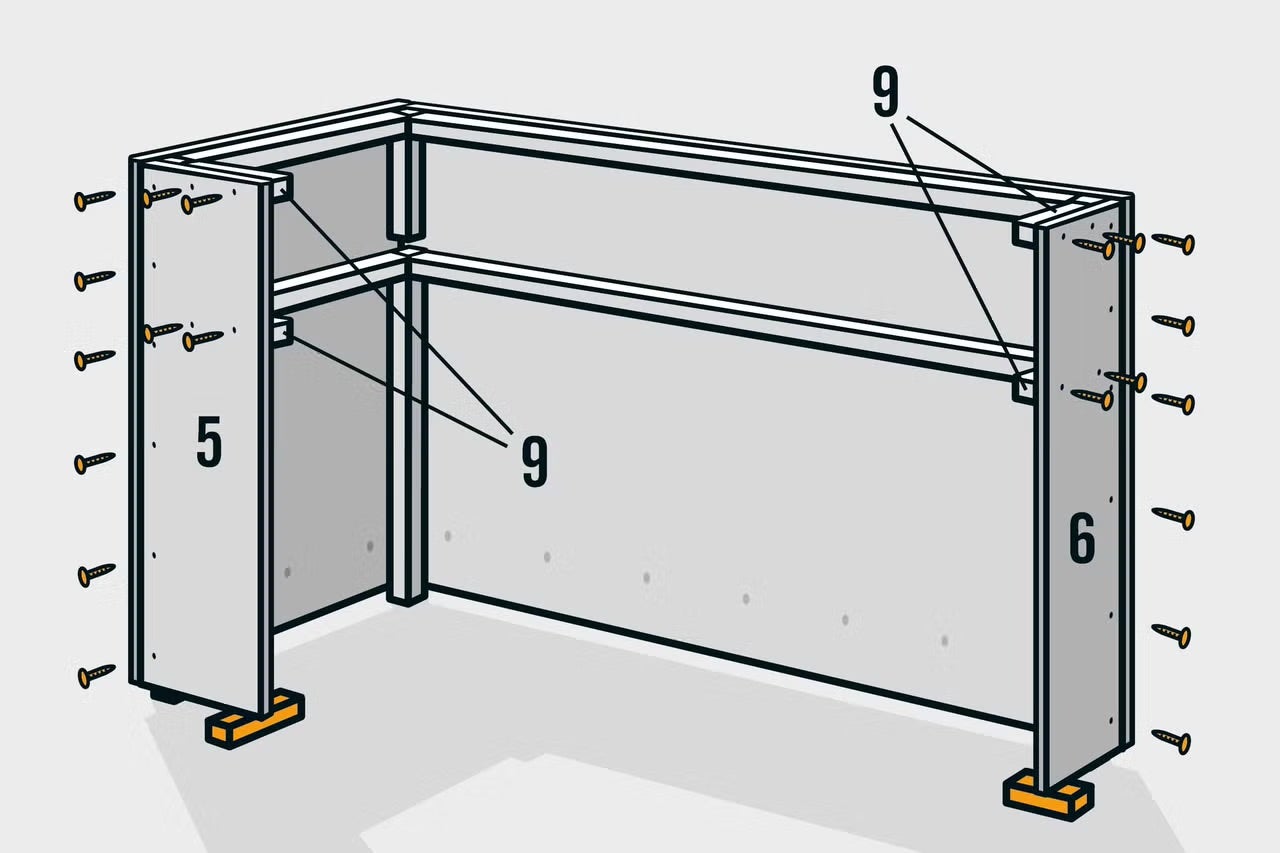

Montáž bočních lišt na korpus baru
Nyní namontujte obě boční lišty (5) a (6). Také v tomto kroku pod ně podložte odřezek hranolu o tloušťce 44 mm. Obě boční lišty (5) a (6) usaďte tak, aby byly na horní straně zarovnané do jedné roviny s deskami (1) a (2), a následně je přišroubujte k hranolům.
Bar s osvětlením: Sešroubování hranolů

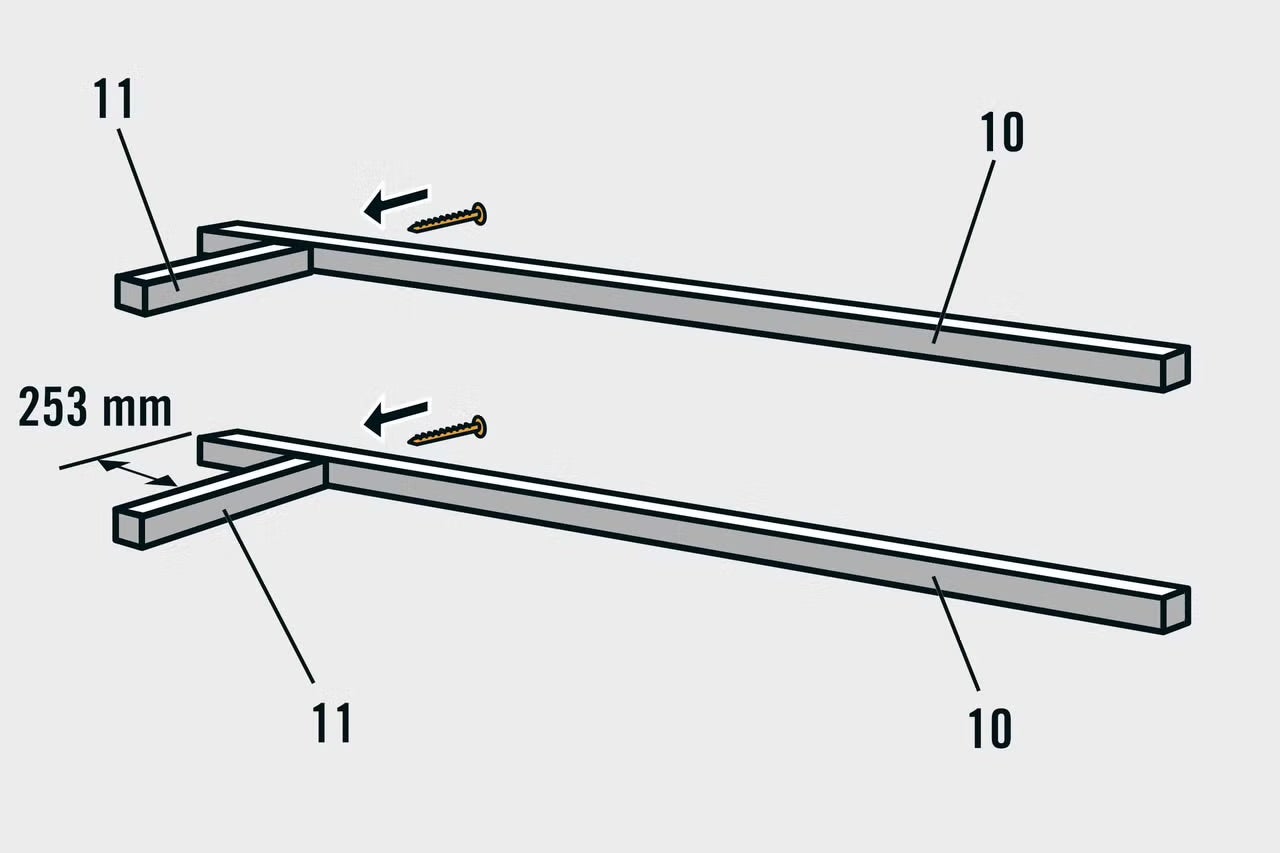

Přišroubujte hranol (11) ve vzdálenosti 253 mm k hranolu (10) pomocí vrutu se zapuštěnou hlavou 5 × 80 mm. Dbejte na to, aby otvory určené pro pozdější přichycení pracovní desky a mezidna směřovaly svisle. Tento pracovní krok opakujte také u druhé dvojice hranolů (10) a (11).

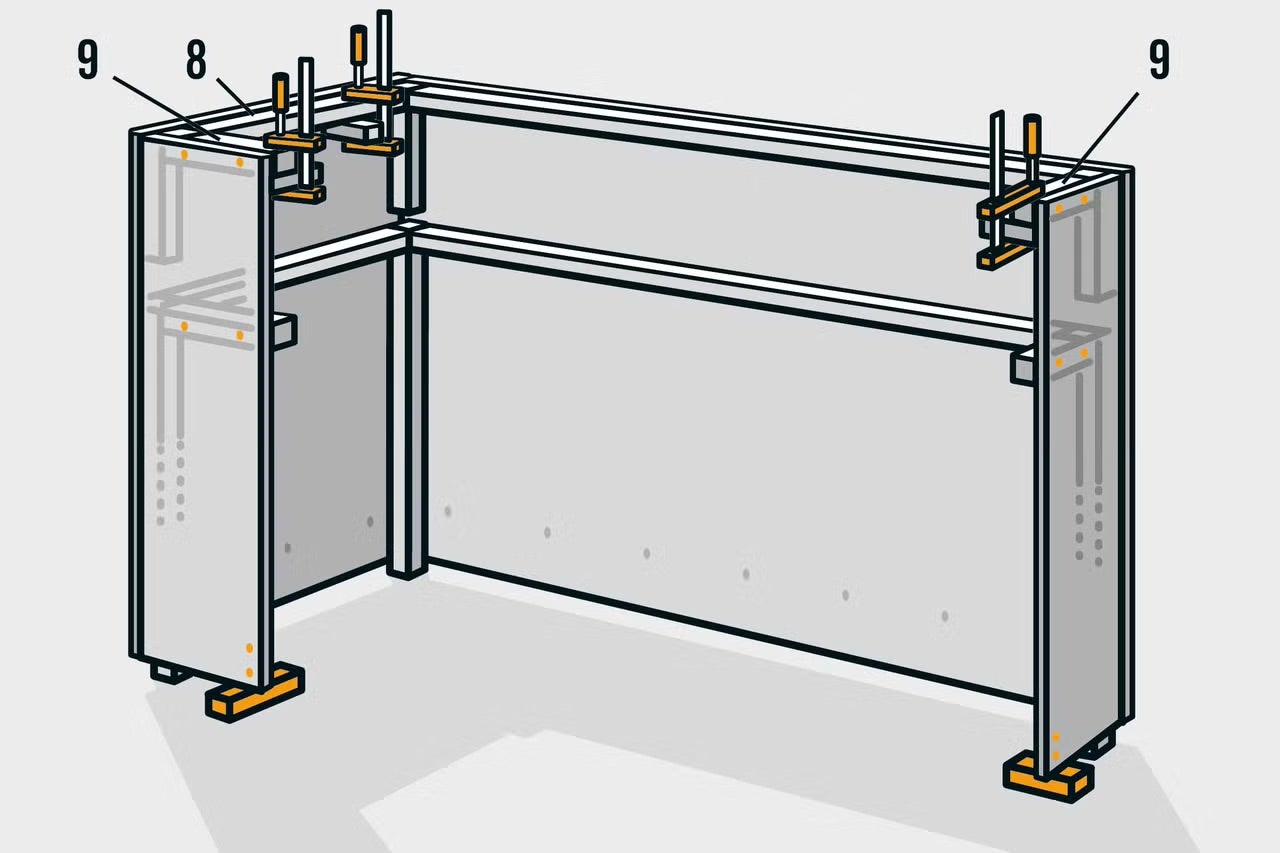

Montáž montážní podpěry
Pro další pracovní krok upněte pod hranoly (8) a (9) malá dřevěná prkénka nebo odřezky. Poslouží vám jako montážní podpěra pro snadné uložení hranolů (10) a (11), které jste si před chvílí smontovali.

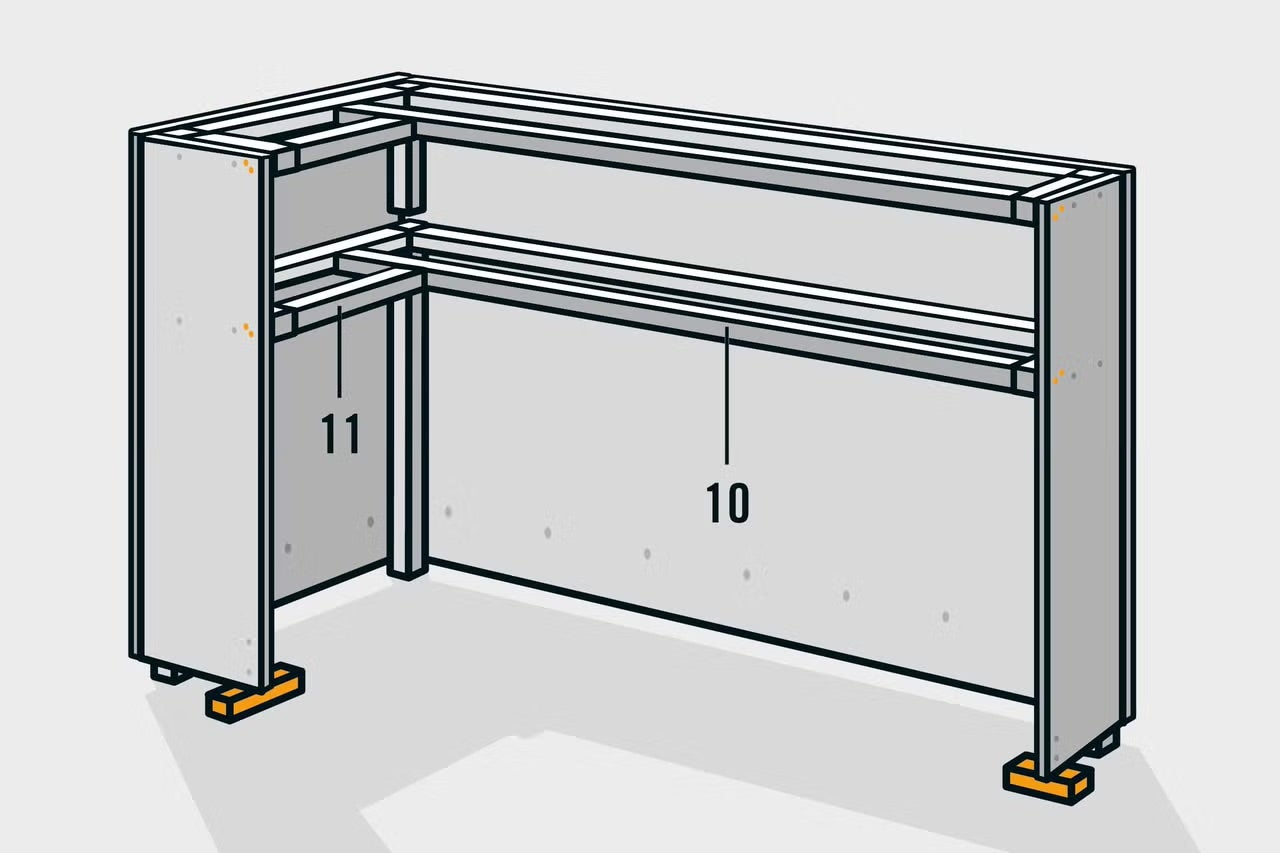

Přišroubování hranolů k montážní podpěře
Položte hranoly (10) und (11) na montážní podpěru a přišroubujte je z vnější strany skrz boční lišty (5) a (6) pomocí vrutů 5 × 80 mm. Stejným způsobem následně upevněte také spodní hranoly (10) a (11).
Montáž opěrky na nohy na korpus baru

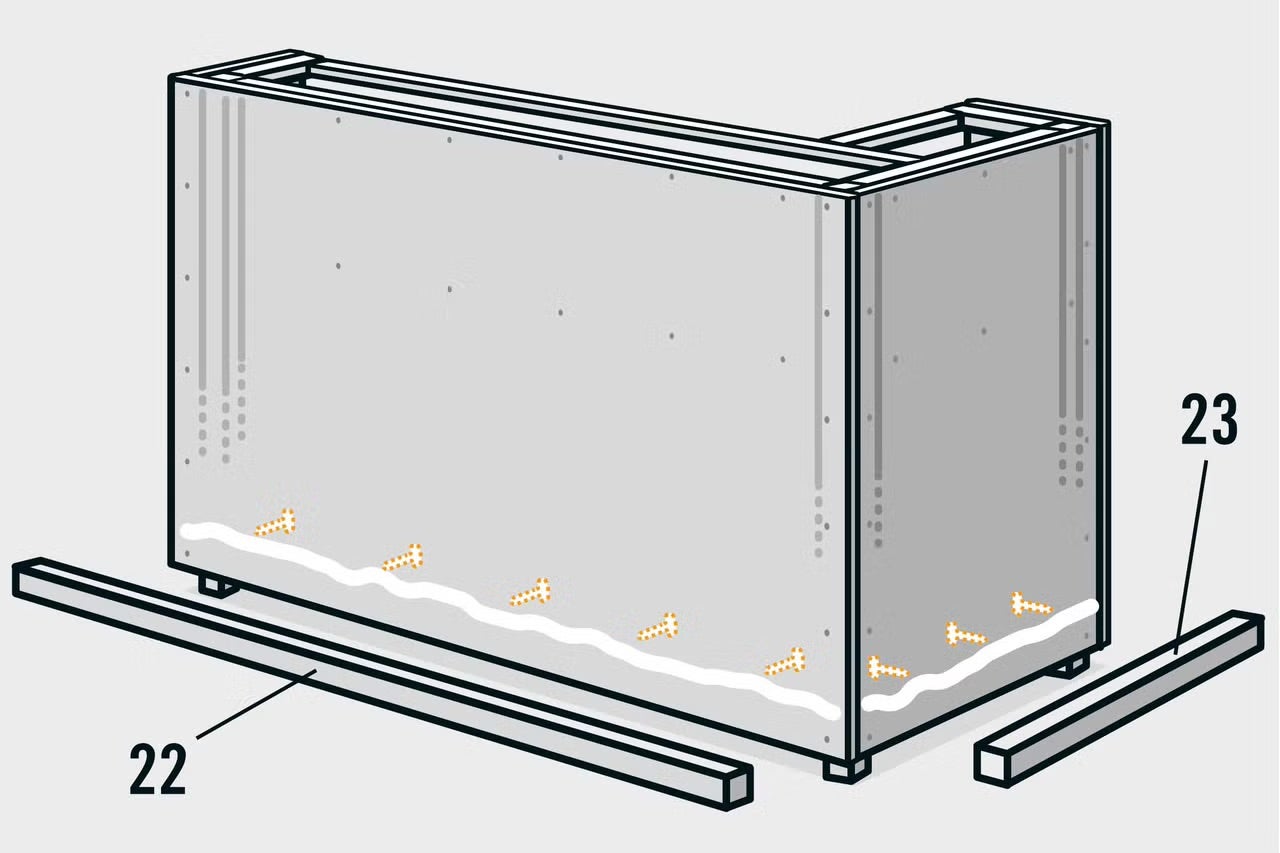

Na vnější stranu korpusu baru připevněte hranoly (22) a (23), které budou sloužit jako opěrka na nohy. Pro správné umístění si na deskách označte spodní hranu opěrek ve vzdálenosti 123 mm od spodní hrany desky. V úrovni otvorů pro šrouby naneste malé množství lepidla na dřevo a opěrky zafixujte k deskám pomocí truhlářských svěrek. Následně opěrky na nohy přišroubujte z vnitřní strany pomocí vrutů se zapuštěnou hlavou 4,5 × 40 mm.

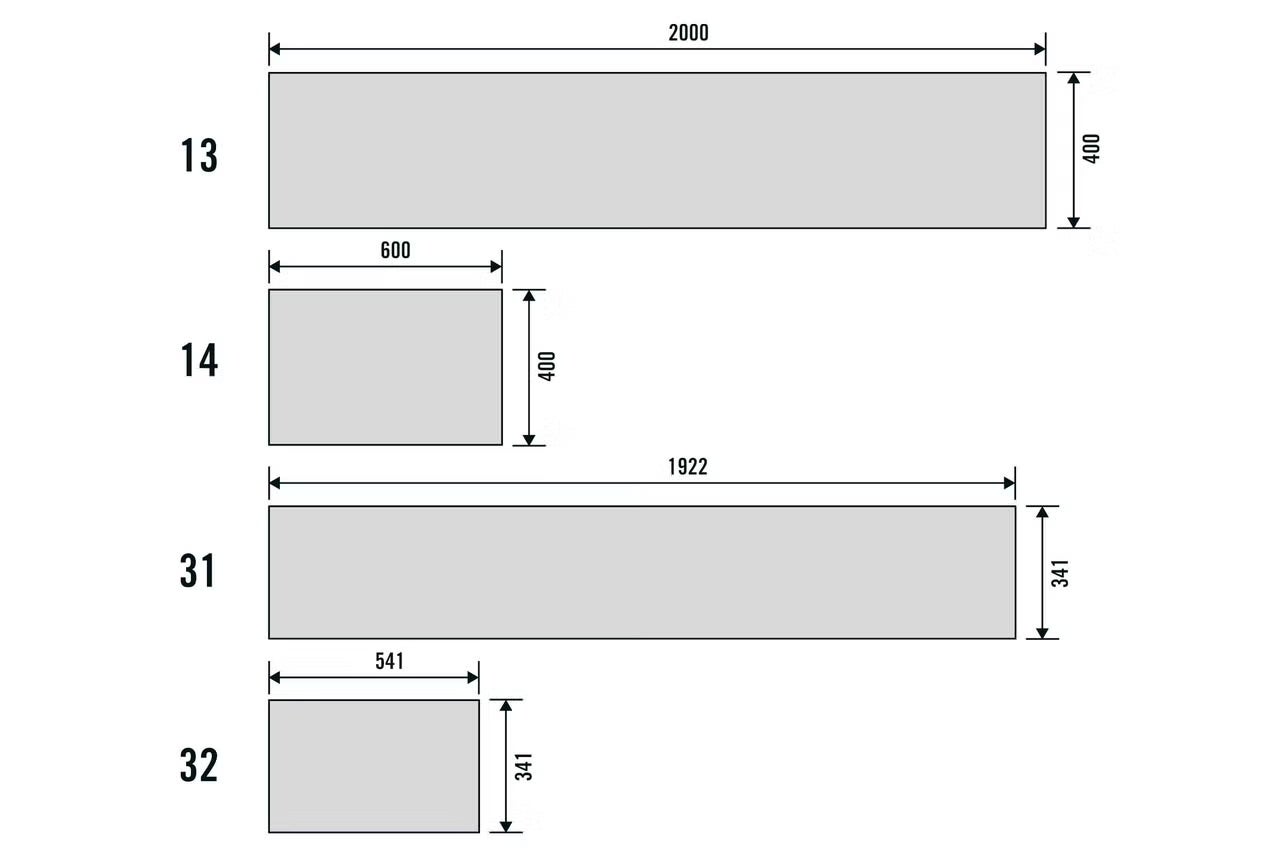

Stavba baru s osvětlením: Řezání pracovní desky

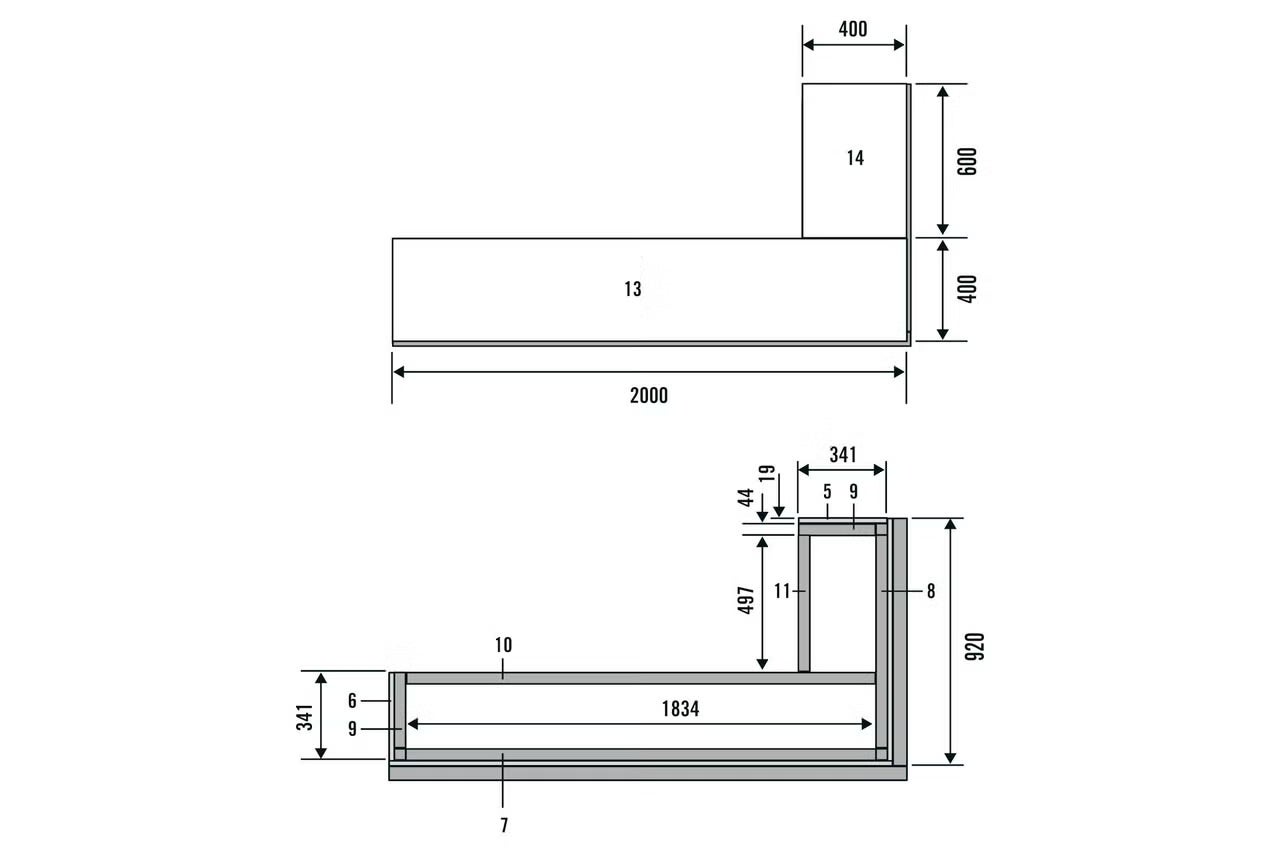

Z lepené dřevěné desky (spárovky) o tloušťce 27 mm nařežte pracovní desku a odkládací plochu.
Specifikace dílů:
- Díl (13): 2000 × 400 mm (1 ks)
- Díl (14): 600 × 400 mm (1 ks)
- Díl (31): 1922 × 341 mm (1 ks)
- Díl (32): 541 × 341 mm (1 ks)

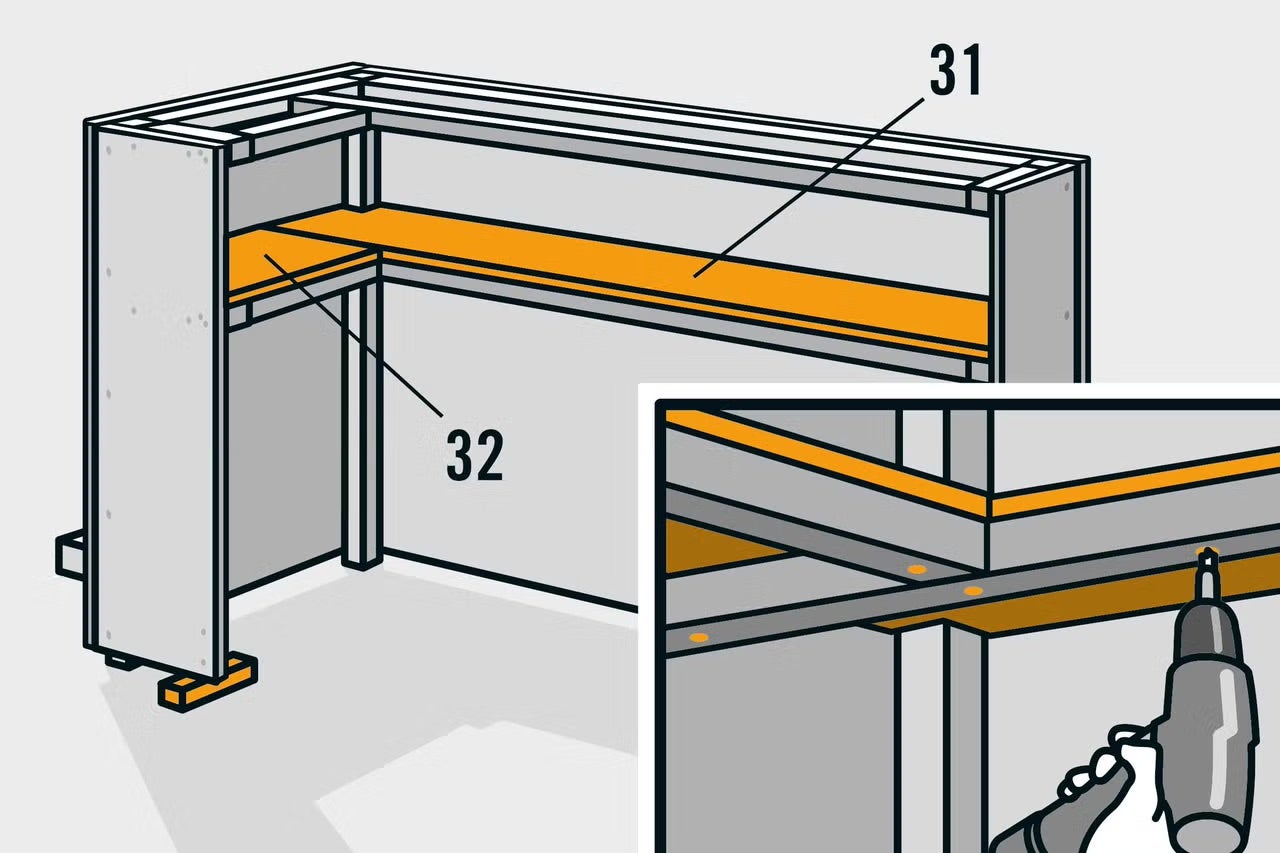

Montáž mezidna uvnitř baru
Nyní namontujte obě mezidna (31) a (32). Nejprve usaďte dlouhé mezidno (31) a následně zasuňte krátké mezidno (32). Mezidna poté přišroubujte zespodu k hranolům pomocí vrutů se zapuštěnou hlavou 4,5 × 60 mm.
Bar s osvětlením: Vyrovnání baru

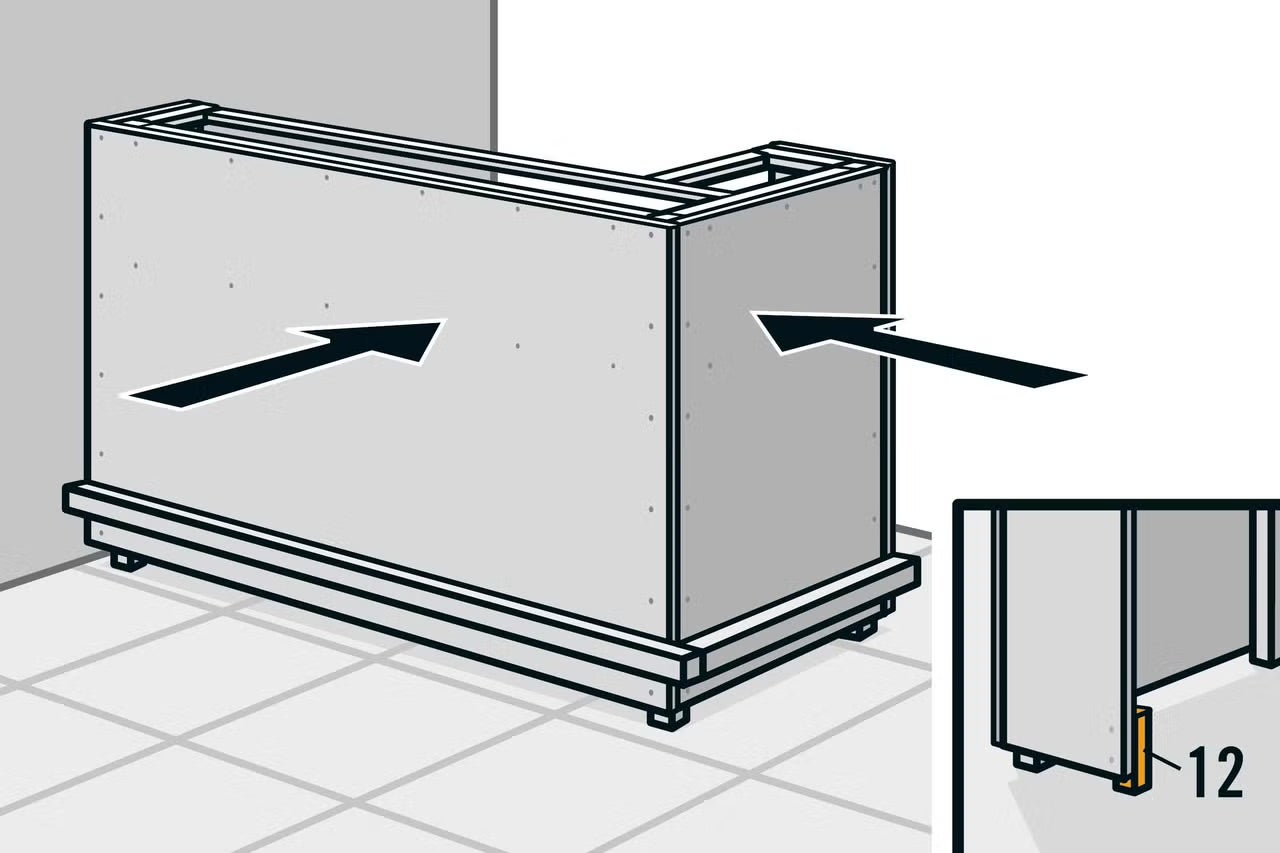

S pomocí další osoby přesuňte korpus baru na jeho konečné místo. Díky třem stávajícím nohám se bar nebude kývat ani na mírně nerovném povrchu. Na každou boční lištu je nyní potřeba namontovat jednu dodatečnou nohu (12).
Nohy (12) přišroubujte k bočním lištám (5) a (6) pomocí vrutů 4,5 × 40 mm. Je možné, že po vyznačení správné výšky budete muset bar ještě jednou odsunout od stěny, abyste k jedné z těchto dvou noh získali přístup pro pohodlné zašroubování.

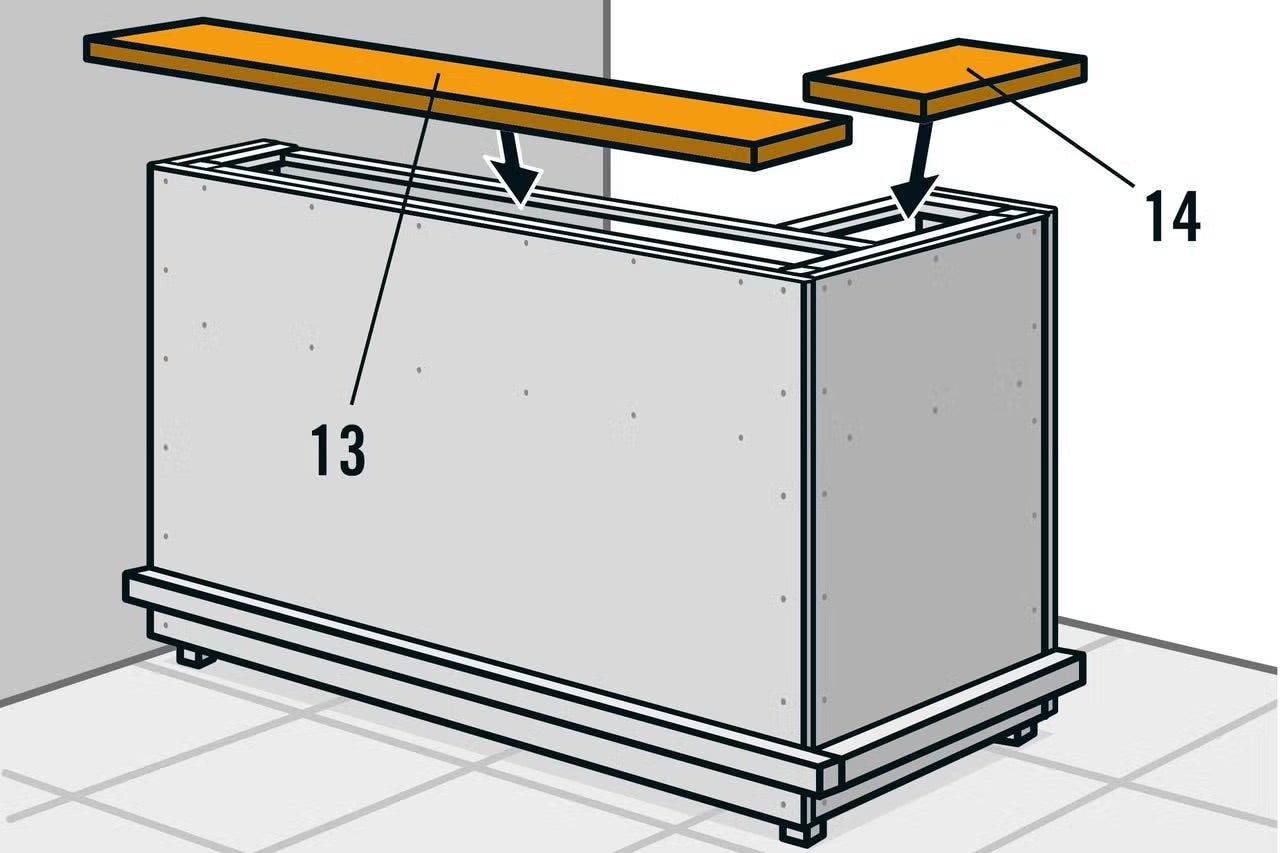

Umístění pracovní desky baru
Položte pracovní desky (13) a (14) na horní hranoly a vyrovnejte je tak, aby na vnitřní straně lícovaly s hranoly. Směrem ven budou desky přesahovat přibližně o 40 mm.
Přišroubování pracovní desky ke korpusu baru

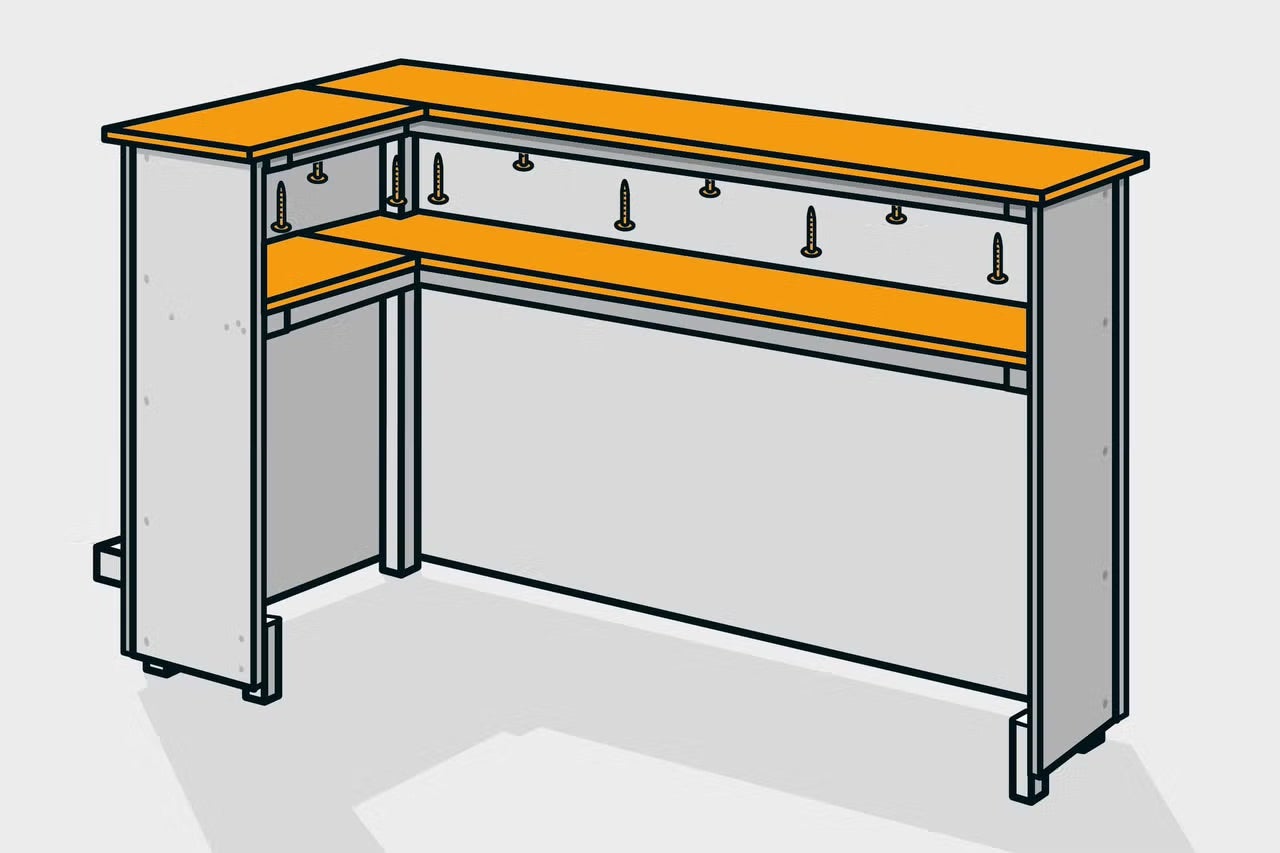

Pracovní desku přišroubujte zespodu skrz hranoly pomocí vrutů se zapuštěnou hlavou 4,5 × 60 mm.

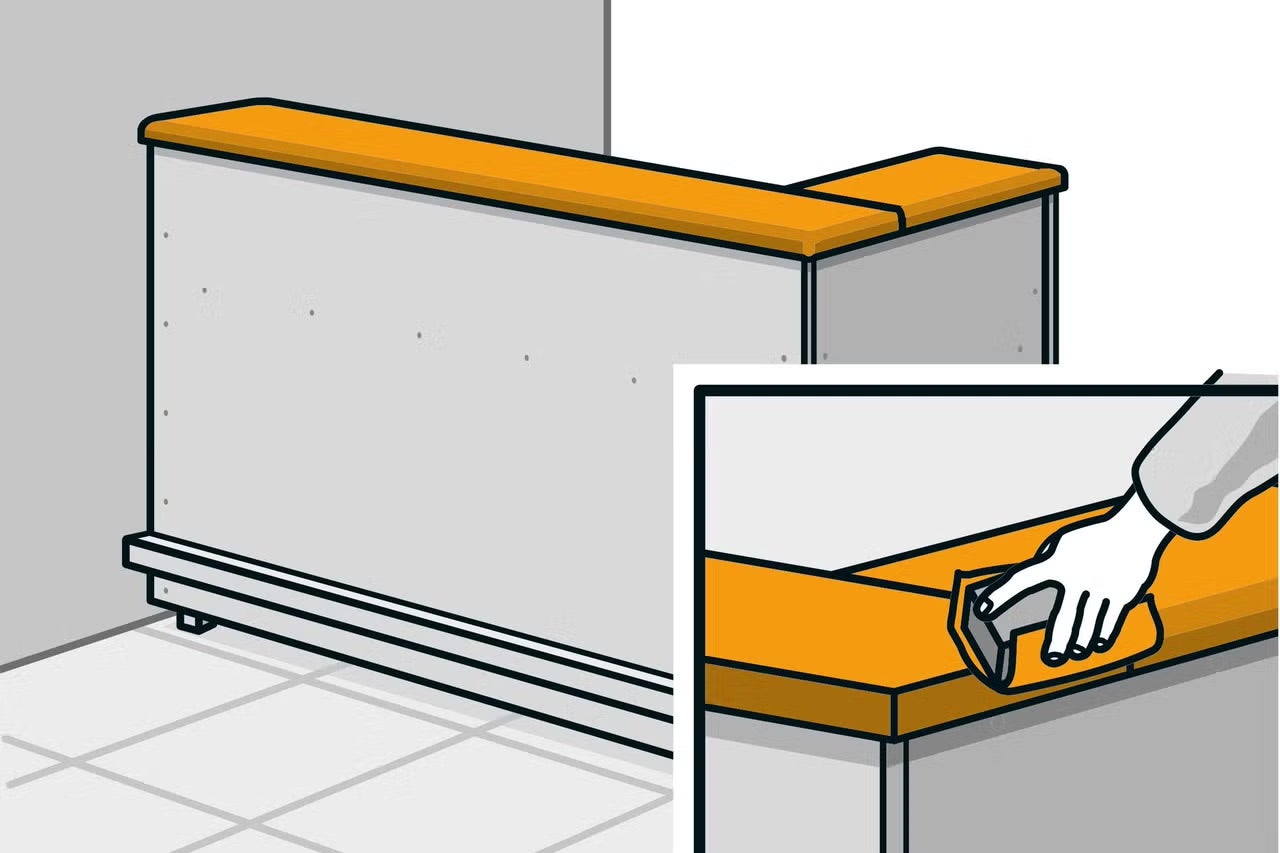

Broušení a nátěr pracovní desky
Před nátěrem přebruste desku brusným papírem o zrnitosti 180. Hrany desky obruste tak, aby vzniklo rovnoměrné zaoblení o poloměru přibližně 5 mm. Poté na desku naneste nátěr, například bezbarvý tvrdý voskový olej.
Výroba baru s osvětlením: Montáž dřevěného obkladu

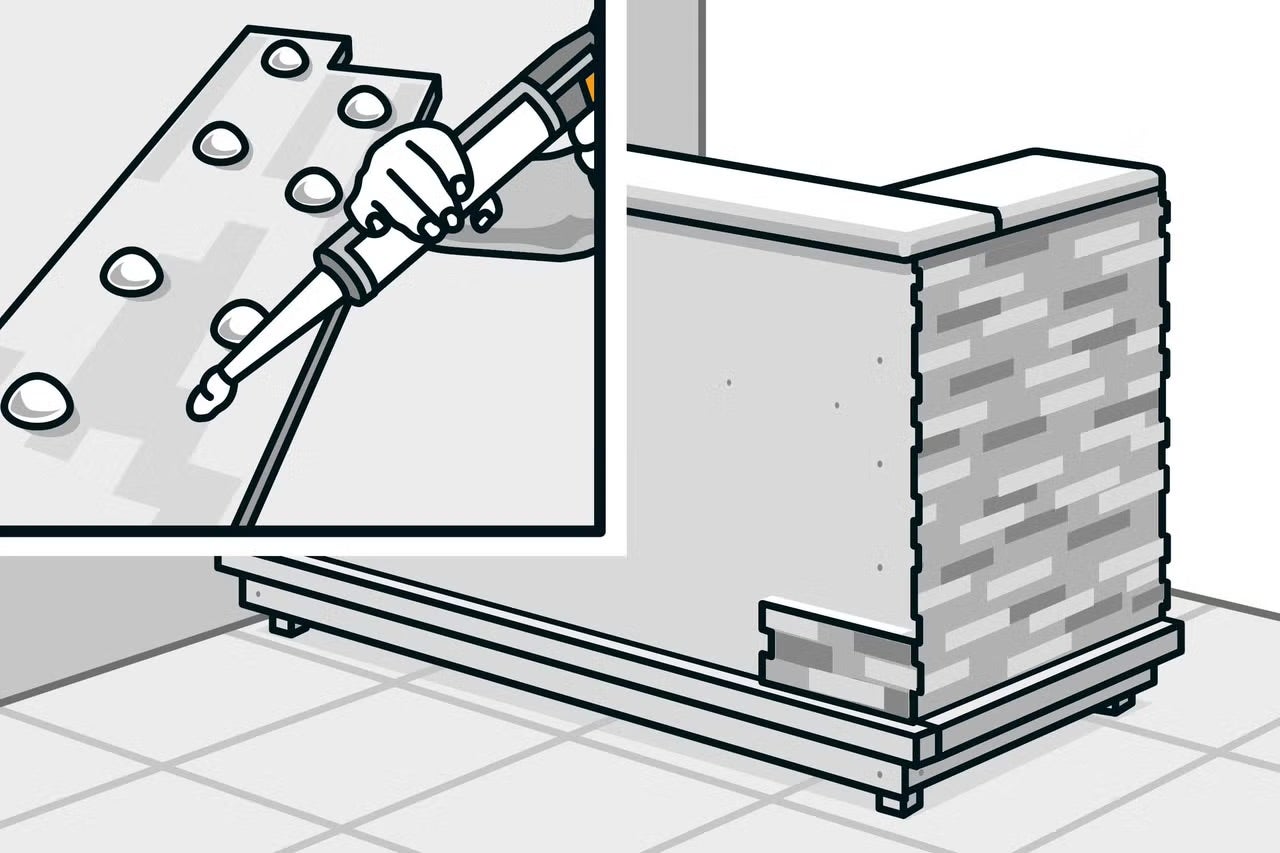

Při montáži dřevěného obkladu začněte dole u opěrek na nohy a postupujte směrem nahoru. Následující postup vám krok za krokem ukáže, jak na to.
Předmontáž horního dílu s osvětlením
Horní díl (rampu) kompletně smontujte předem a teprve poté jej připevněte ke stropu. Nejprve vyřízněte třívrstvé desky o tloušťce 19 mm podle rozměrového výkresu.

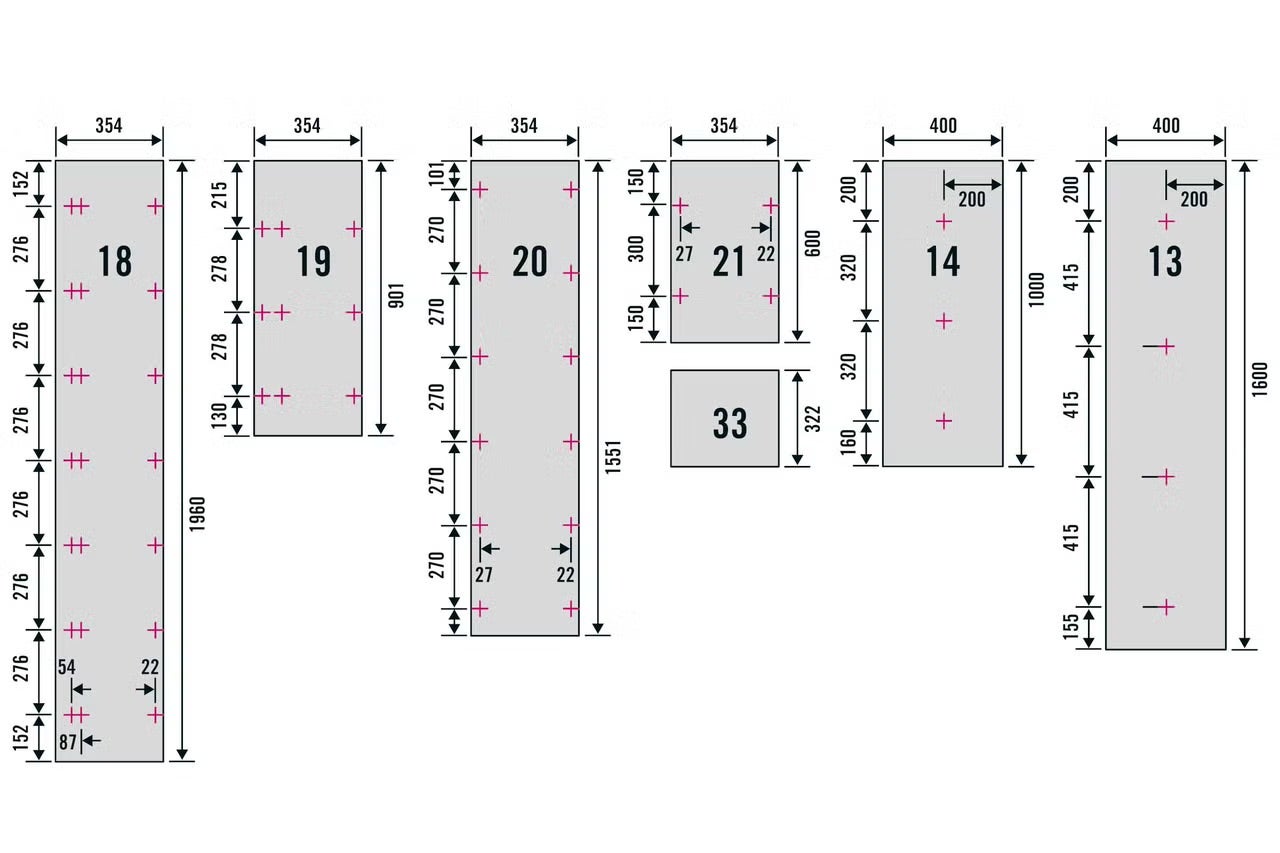

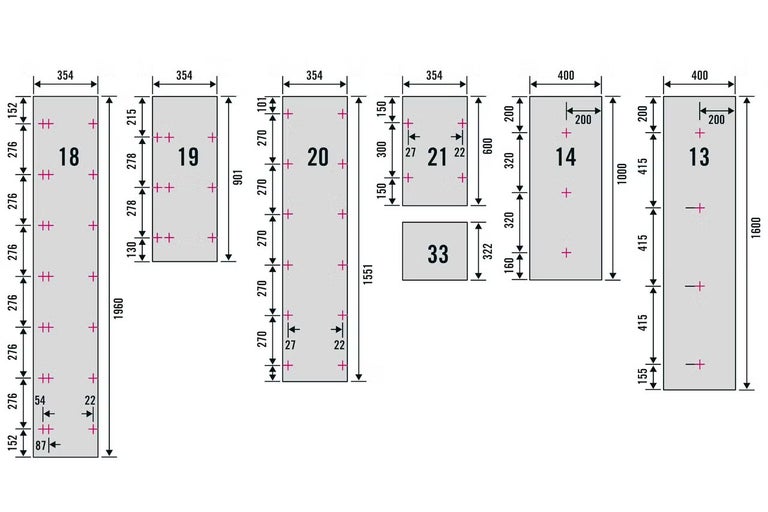

V deskách (18), (19), (20) a (21) předvrtejte upevňovací otvory označené symbolem (+) vrtákem o průměru 5 mm. Otvory v deskách (13) a (14) vyvrtejte podle průměru, polohy a počtu vašich konkrétních vestavných svítidel. Pokud svítidla instalovat nechcete, tyto otvory nevrtáte.
Specifikace dílů:
- Díl (13): 1600 × 400 mm (1 ks)
- Díl (14): 1000 × 400 mm (1 ks)
- Díl (18): 1960 × 354 mm (1 ks)
- Díl (19): 901 × 354 mm (1 ks)
- Díl (20): 1551 × 354 mm (1 ks)
- Díl (21): 600 × 354 mm (1 ks)
- Díl (33): 322 × 354 mm (1 ks)

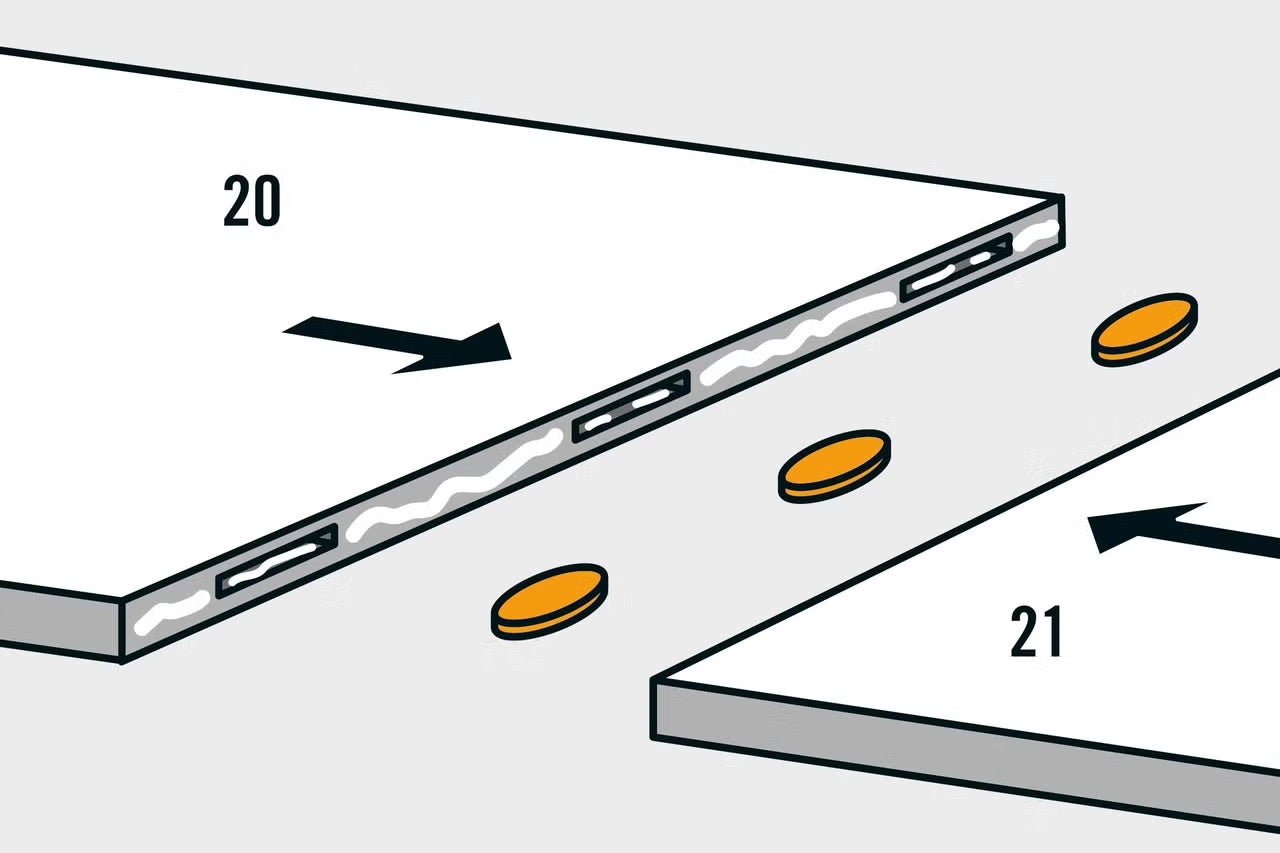

Spojení desek pro horní díl baru

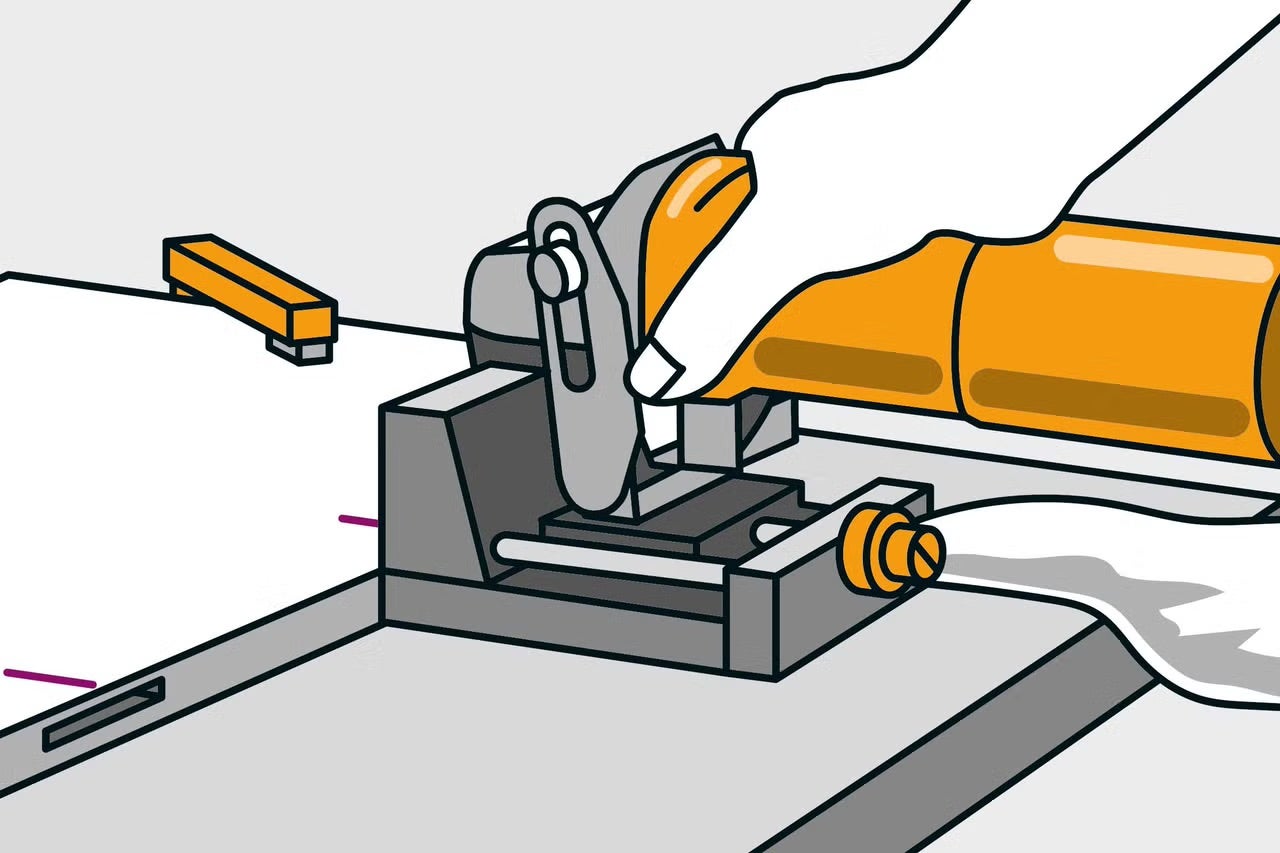

Připravte si obě desky (20) a (21) pro spojení pomocí plochých čepů (lamel). Položte je na rovný podklad a vyrovnejte je do polohy, v jaké je budete následně spojovat. Na obou deskách si označte středy pro tři lamely a pomocí lamelovací frézy postupně vyfrézujte jednotlivé drážky. Při práci s frézou se vždy řiďte návodem k obsluze daného stroje.
Nanesení lepidla na dřevo na spojovací plochy
Na spojovací plochy naneste lepidlo na dřevo, vložte ploché čepy (lamely) do vyfrézovaných drážek a obě desky k sobě pevně přitlačte. Před dalším krokem nechte lepený spoj důkladně vytvrdnout.

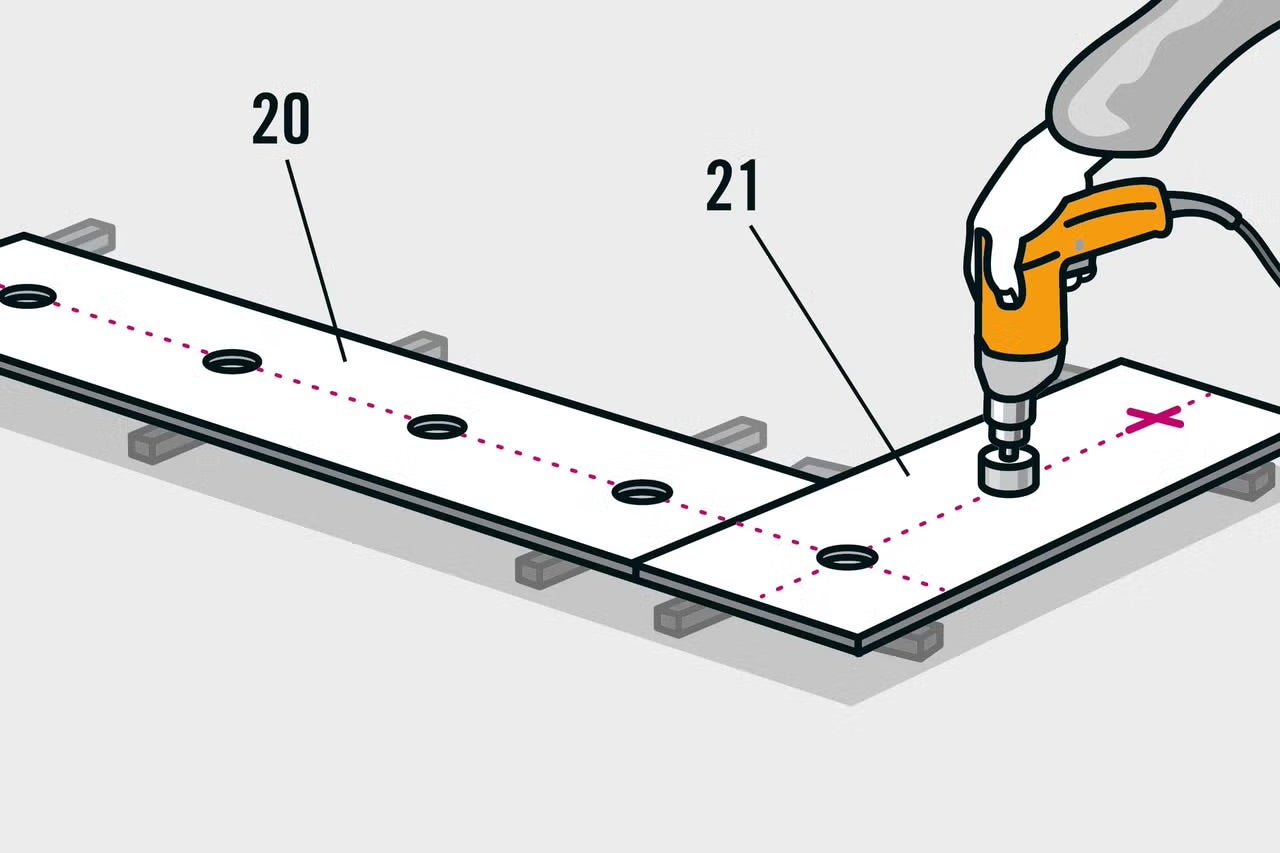

Výroba baru: Vrtání otvorů pro svítidla
Spojené desky podložte odřezky dřeva. Pomocí vykružovací pily (děrovky) vyvrtejte na vyznačených místech otvory pro svítidla. Dbejte na dodržení správného průměru, který vyžadují vaše konkrétní vestavná svítidla.
Zaoblení hran horního dílu baru

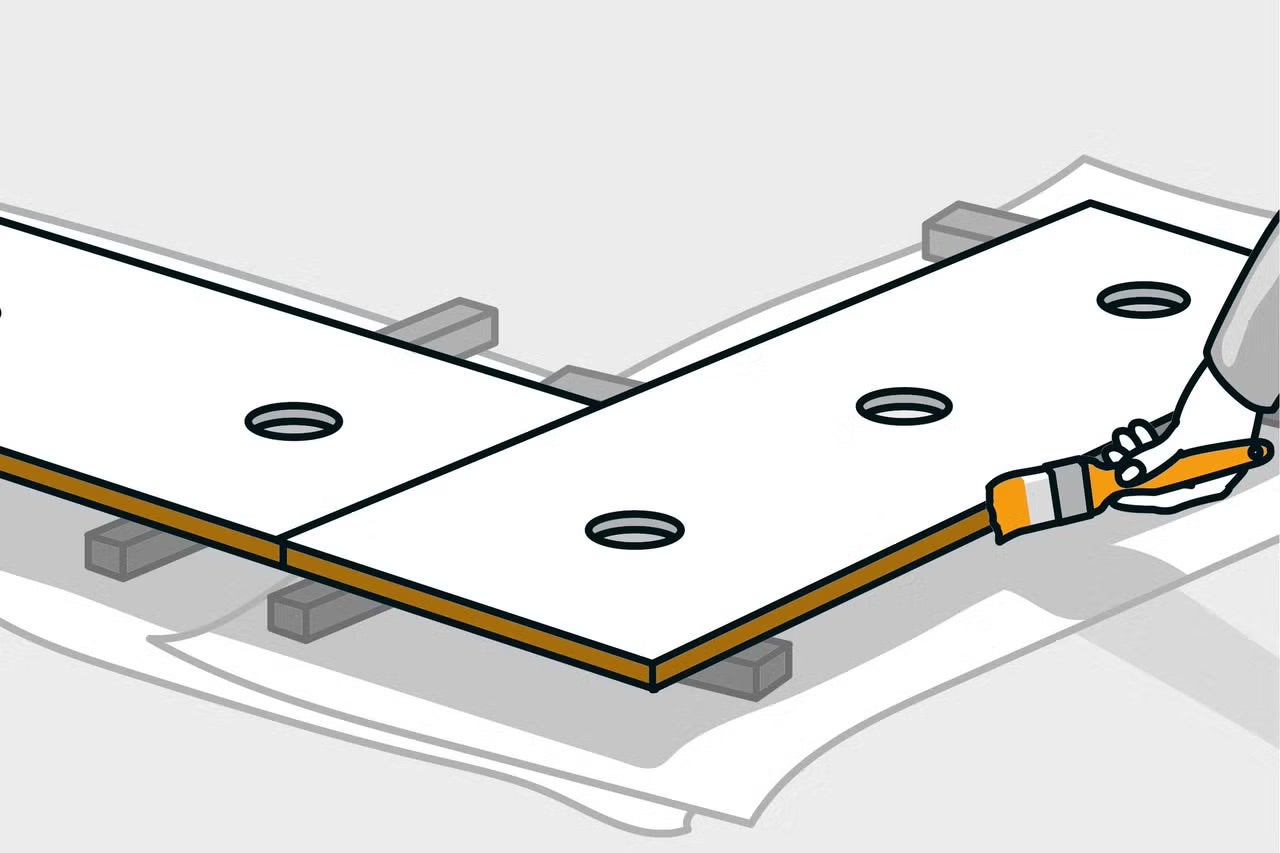

Před nátěrem přebruste všechny dřevěné plochy brusným papírem. Hrany desek zaoblete na poloměr přibližně 5 mm. Dřevěné povrchy poté natřete barvou podle svého výběru, nebo použijte tvrdý voskový olej.

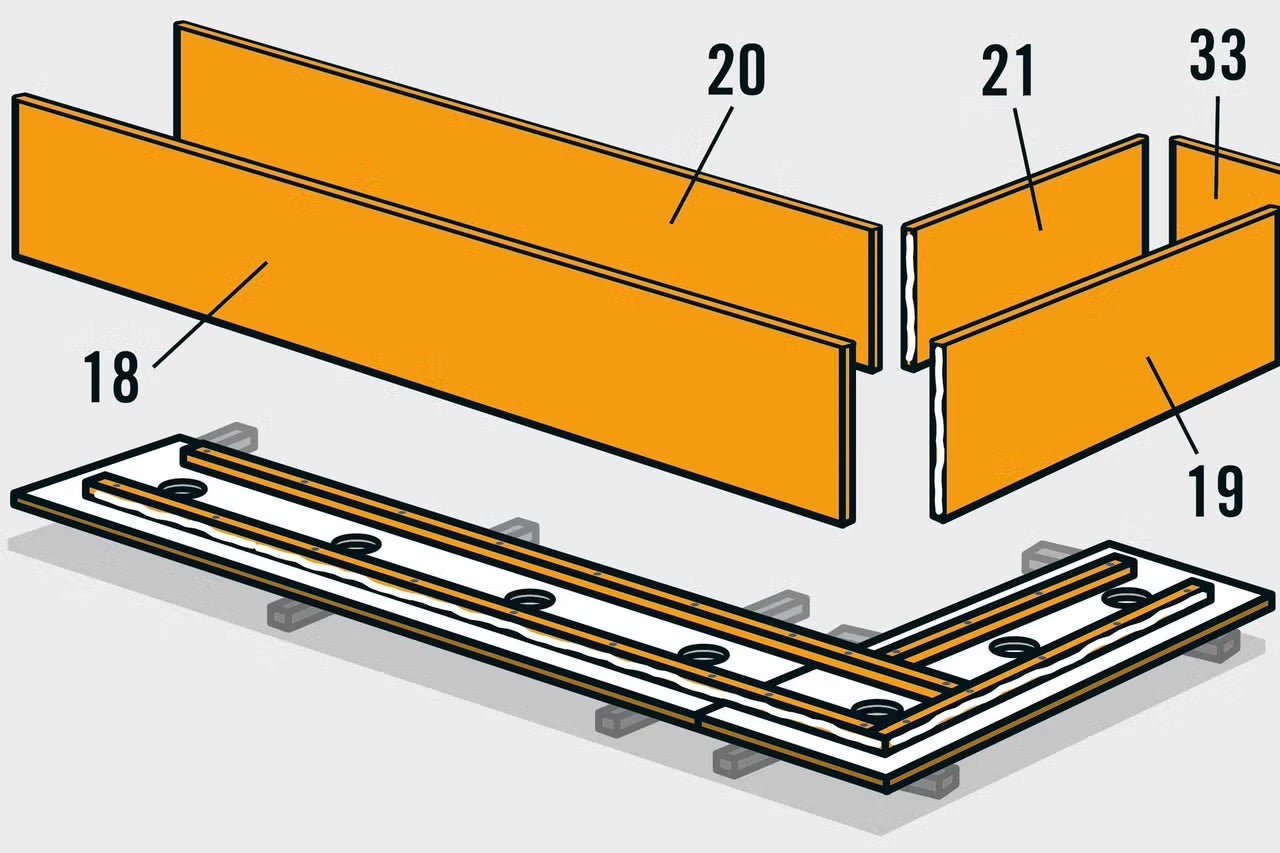

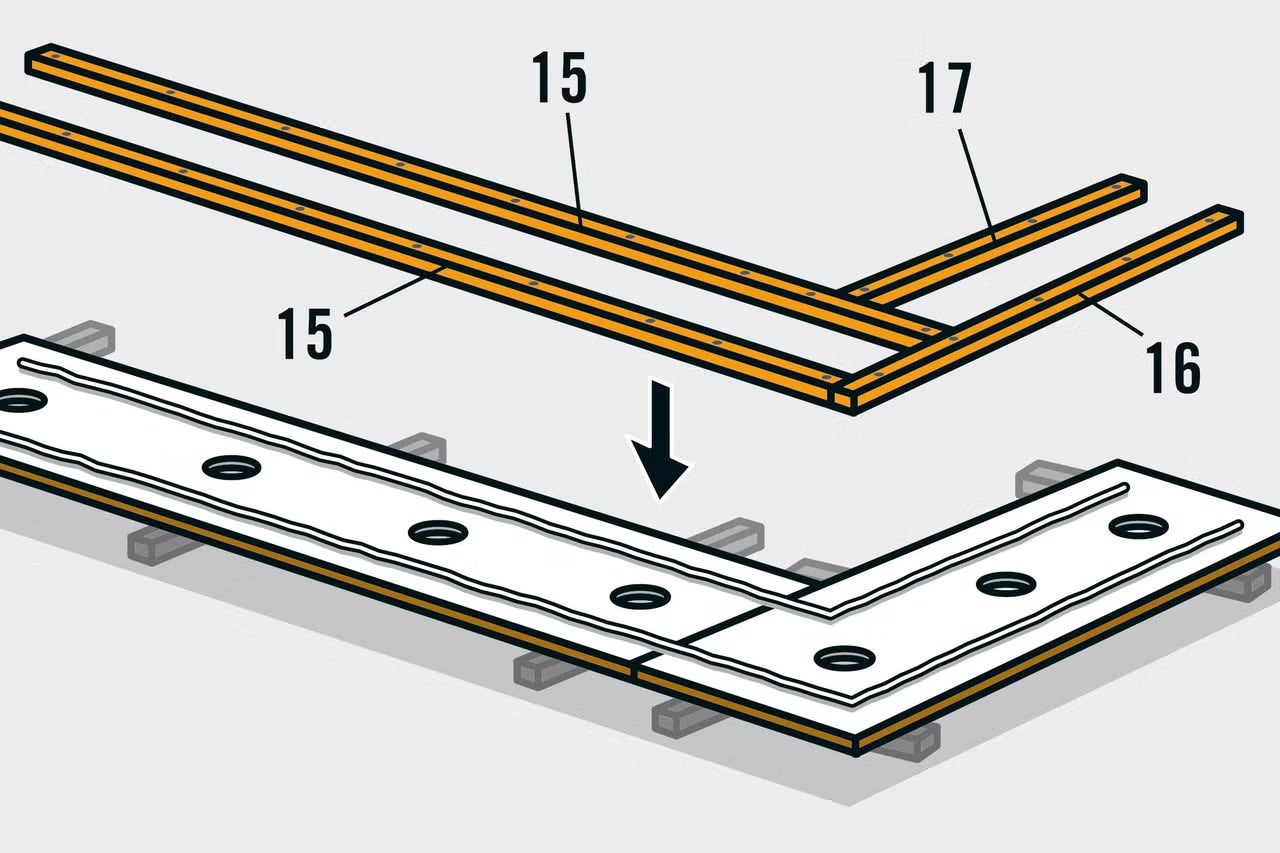

Montáž bočnic horního dílu baru

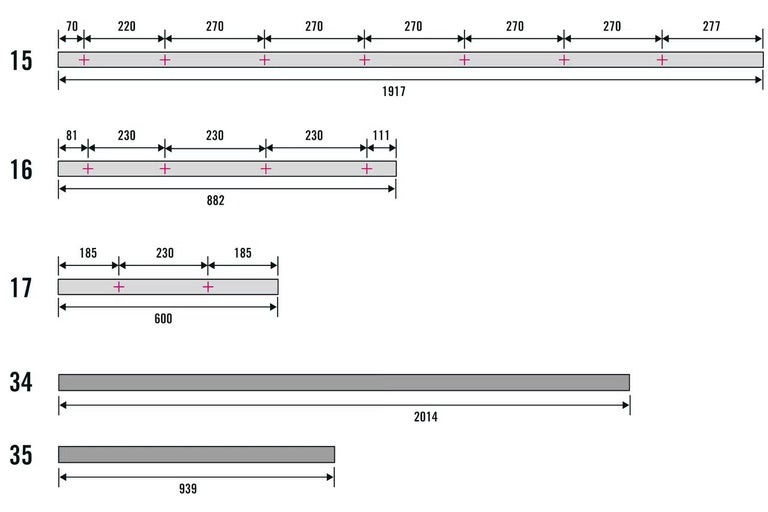

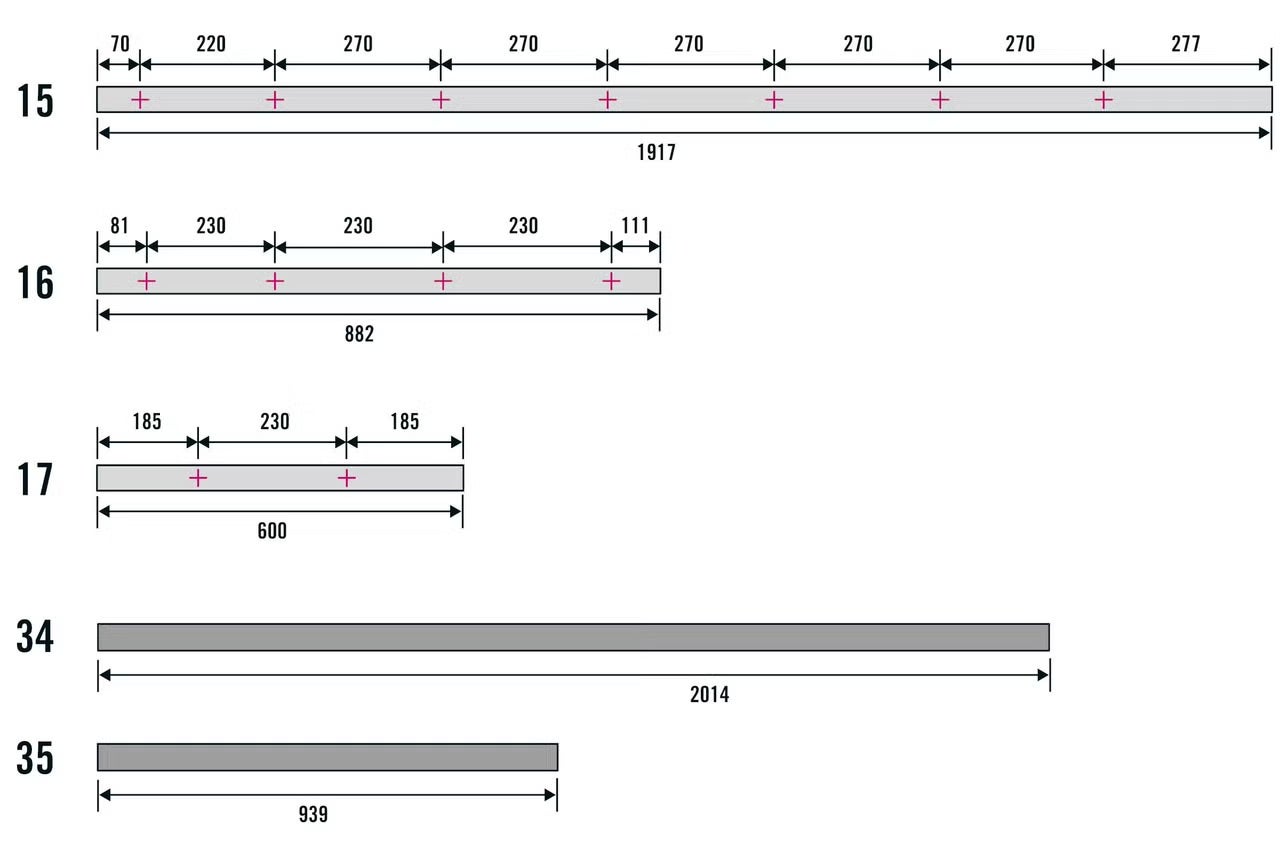

Bočnice namontujte na obě desky pomocí hranolů (15), (16) a (17). Otvory pro šrouby označené symbolem (+) v hranolech nejprve předvrtejte vrtákem o průměru 5 mm.
| Číslo | Kus | Hranol | Délka |
|---|---|---|---|
| 15 | 2 | 44 x 44 mm | 1917 mm |
| 16 | 1 | 44 x 44 mm | 920 mm |
| 17 | 1 | 44 x 44 mm | 600 mm |
| 34 | 1 | 54 x 54 mm | 2014 mm |
| 35 | 1 | 54 x 54 mm | 939 mm |

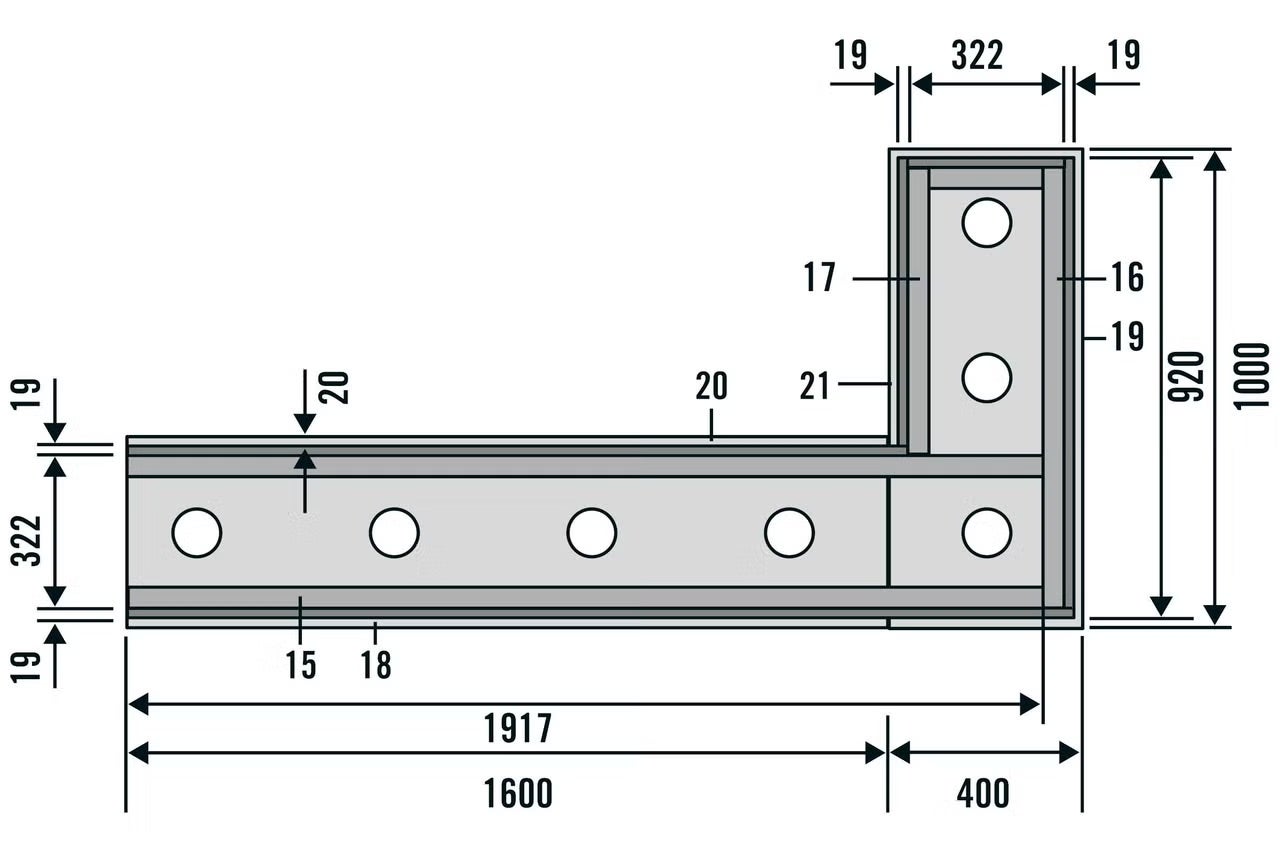

Vyrovnání hranolů na horním dílu baru
Vyznačte si na deskách pozice pro hranoly tak, aby měly stejné odstupy směrem dovnitř i ven. Na tato označená místa následně naneste lepidlo na dřevo.
Výroba baru: Přišroubování hranolů k hornímu dílu

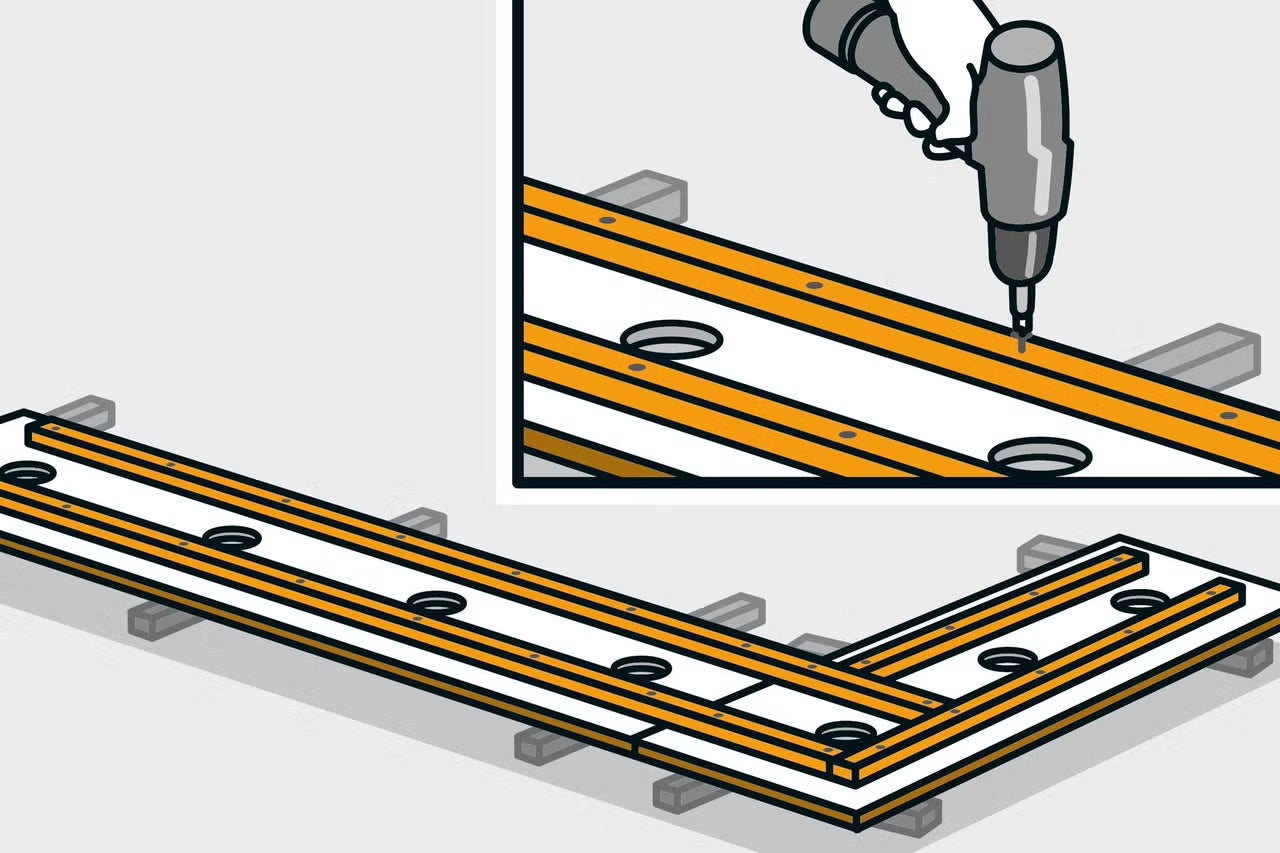

Položte hranoly na určená místa a přišroubujte je k oběma deskám pomocí vrutů se zapuštěnou hlavou 4,5 × 60 mm.

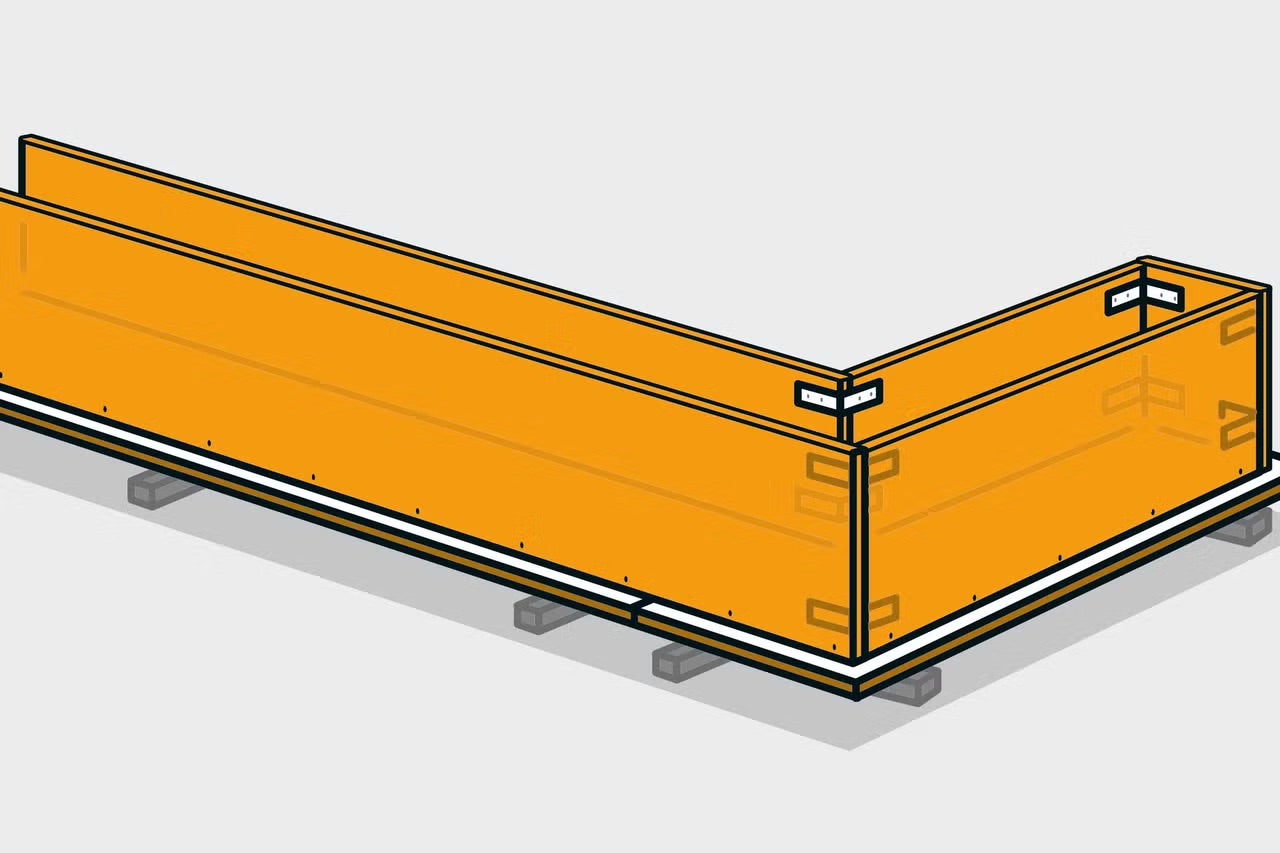

Slepení bočnic horního dílu baru
Naneste lepidlo na dřevo na vnější strany hranolů a také na spojovací plochy bočnic (18), (19), (20), (21) a (33). Přiložte bočnice k hranolům tak, aby k sobě desky v rozích přiléhaly na sraz (natupo). Následně spojte desky (18) s (19), (20) s (21) a také (33) s (19) a (21) pomocí celkem 8 kusů rohových úhelníků.
Přišroubování bočnic horního dílu baru
Nyní přišroubujte bočnice k hranolům pomocí vrutů se zapuštěnou hlavou 4,5 × 40 mm.

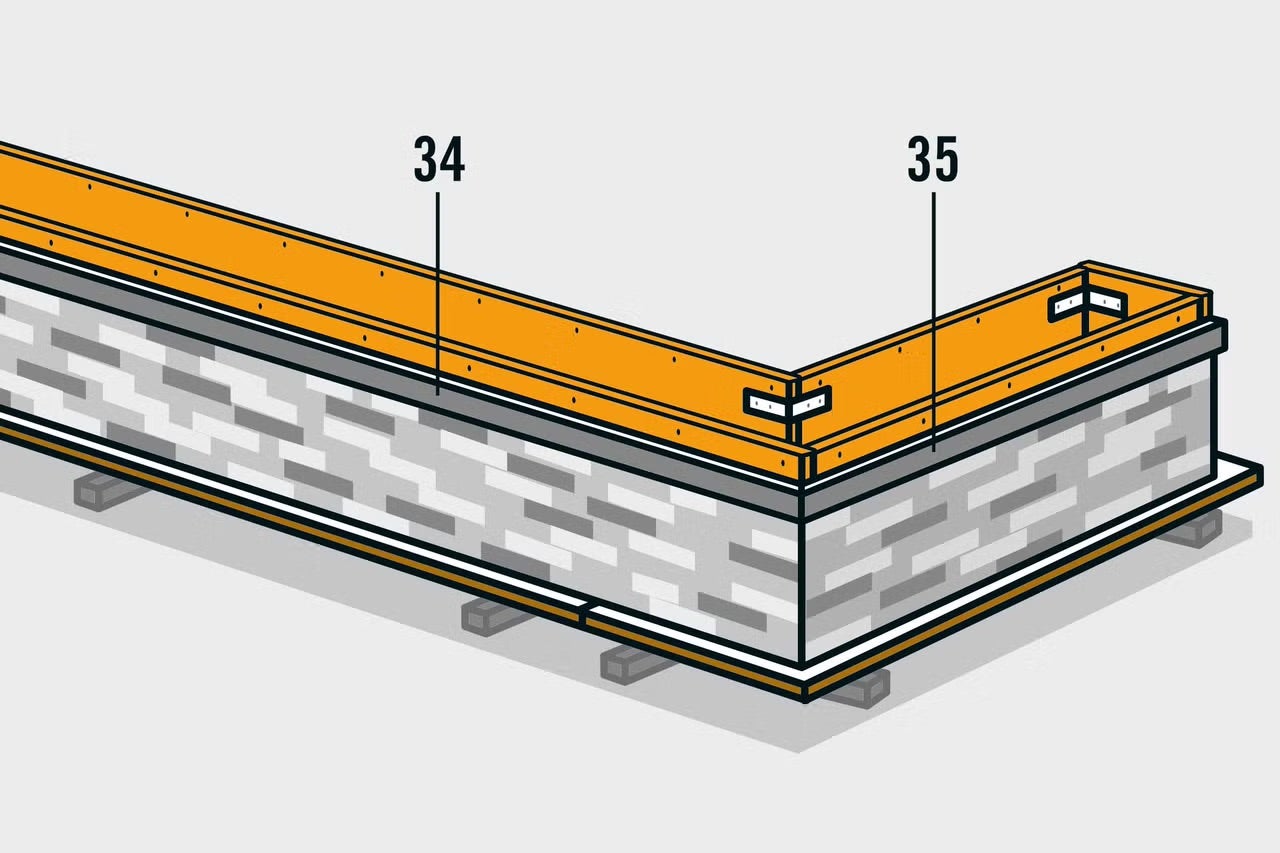

Obložení horního dílu baru
Přišroubujte hranoly (34) a (35) z vnitřní strany k bočnicím ve vzdálenosti 44 mm od horní hrany. Jako montážní pomůcku pro přesné umístění můžete přiložit odřezek hranolu o rozměrech 44 × 44 mm.
Nyní obložte vnější bočnice mezi deskami a hranoly pomocí dřevěného obkladu. Prostor nad hranoly nechte volný, protože tyto horní části desek budou sloužit pro následné upevnění celého dílu ke stropu.
Příprava elektroinstalace odborníkem
Pro připojení nízkonapěťového LED osvětlení musí potřebné napájecí zásuvky nainstalovat kvalifikovaný odborník (elektrikář).
Důležité upozornění: Strop musí mít dostatečnou nosnost a musí být vhodný pro plánované ukotvení. Ideálním podkladem je betonový strop v kombinaci s použitím zátěžových (kotvicích) kotev.

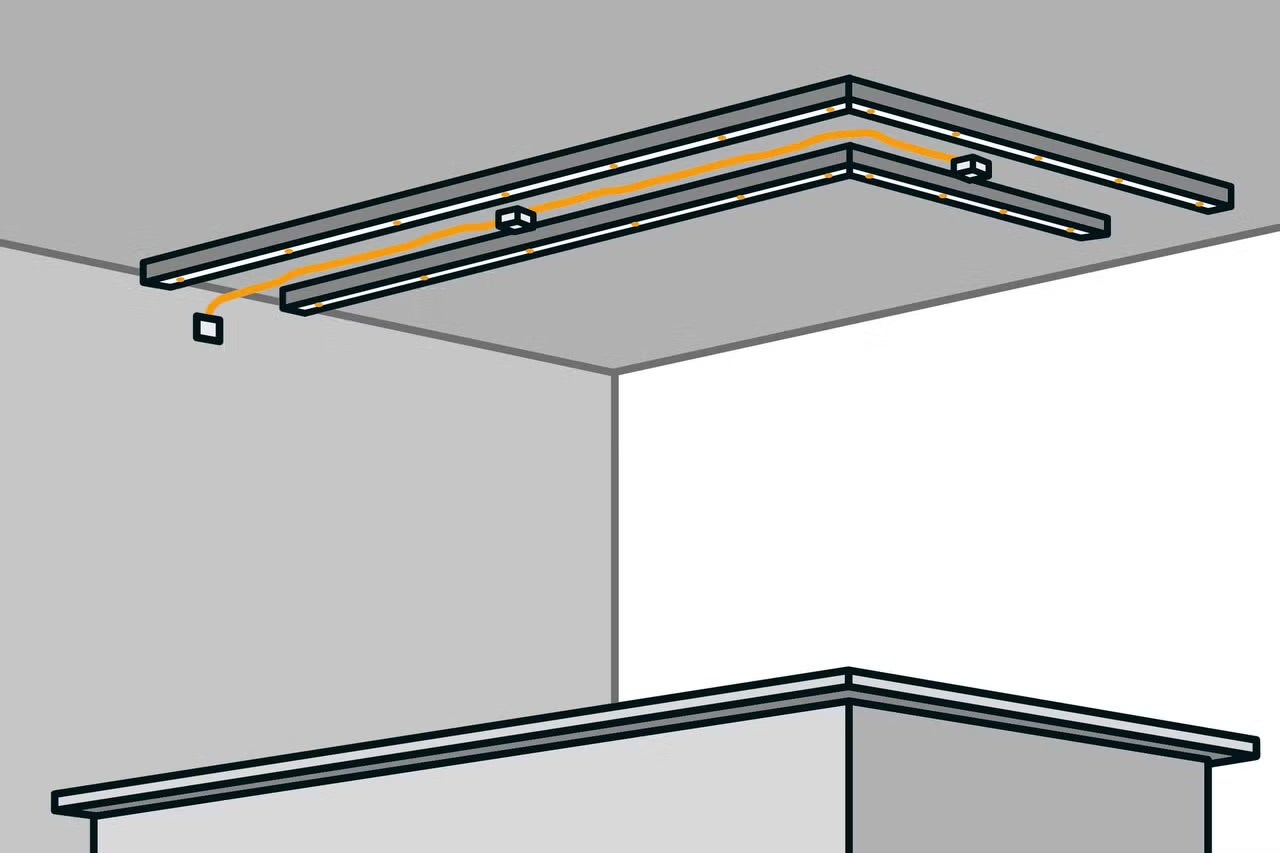

Na stropě přesně vyznačte polohu hranolů pro upevnění horního dílu baru. Vnitřní rozměry horního dílu přitom musí přesně odpovídat vnějším rozestupům upevňovacích hranolů.
V hranolech si nejprve předvrtejte otvory pro

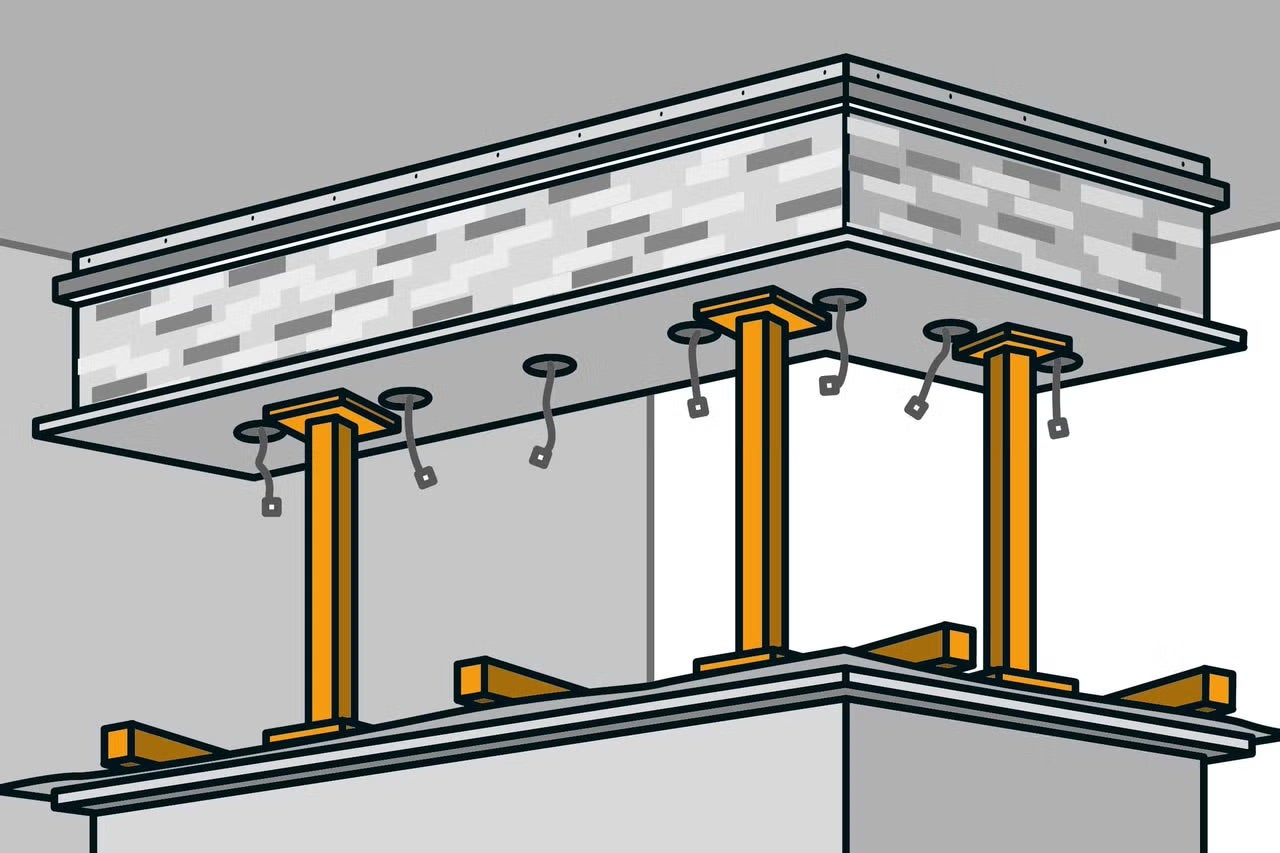

Výroba baru: Zapojení vestavných svítidel
Jako ochranu položte na barový pult desku nebo karton a na něj umístěte několik hranolů. Připravte si 3 podpěry, jejichž délka přesně odpovídá vzdálenosti mezi barovým pultem a spodní hranou stropního dílu.
Nyní zvedněte horní díl a bezpečně ho usaďte na připravené podpěry na baru. Zapojte vestavná svítidla a zkontrolujte kabelové spoje i funkčnost samotných světel. Pro tuto zkoušku připojte LED svítidla pouze dočasně. Pokud vše funguje, svítidla opět vyjměte. Následně zvedněte horní díl až k upevňovacím hranolům na stropě a okamžitě pod něj podsuňte nosné podpěry.
Přišroubování horního dílu ke stropu

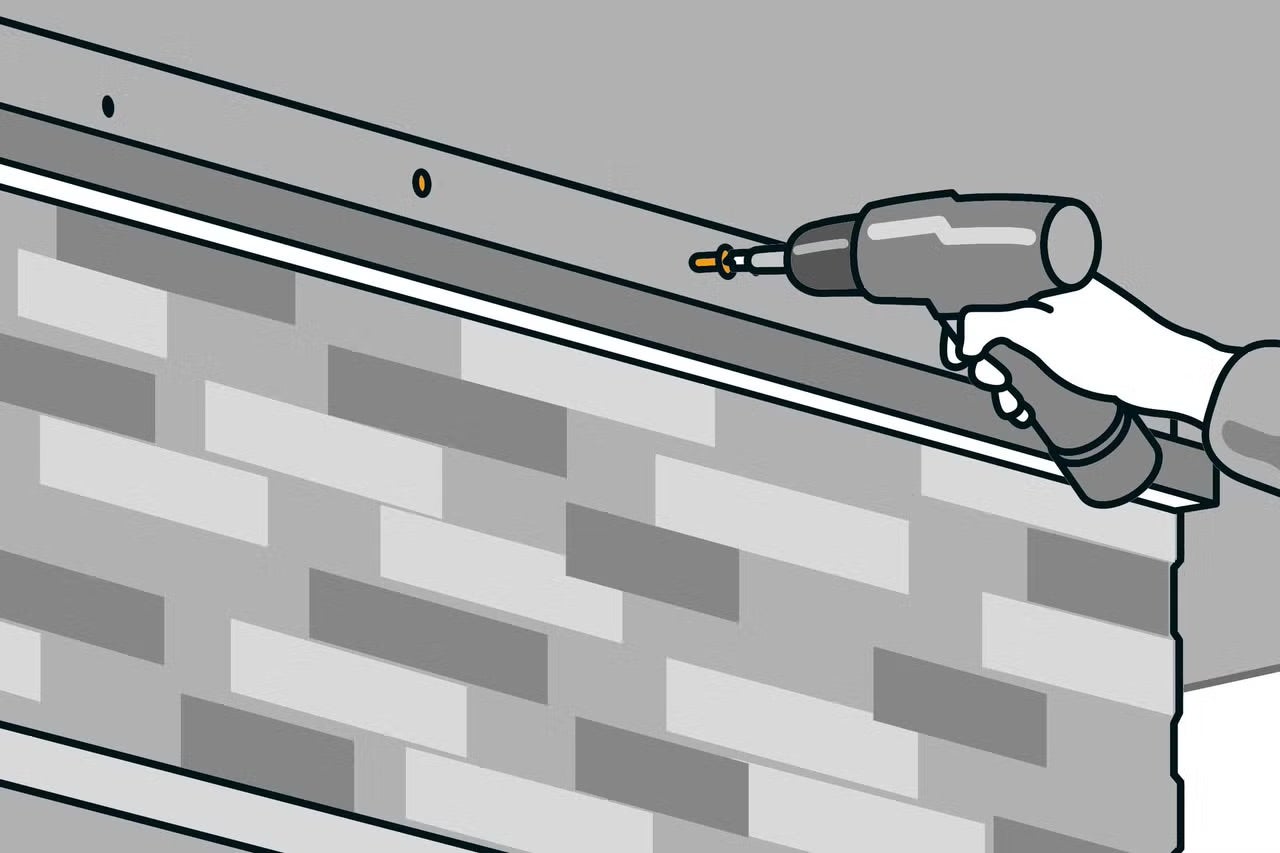

Přišroubujte horní díl ke stropním hranolům skrz boční upevňovací otvory pomocí vrutů se zapuštěnou hlavou 4,5 × 60 mm. Pomocné podpěry odstraňte až ve chvíli, kdy je celý horní díl bezpečně a pevně namontován.
Bar s osvětlením: Osazení svítidel

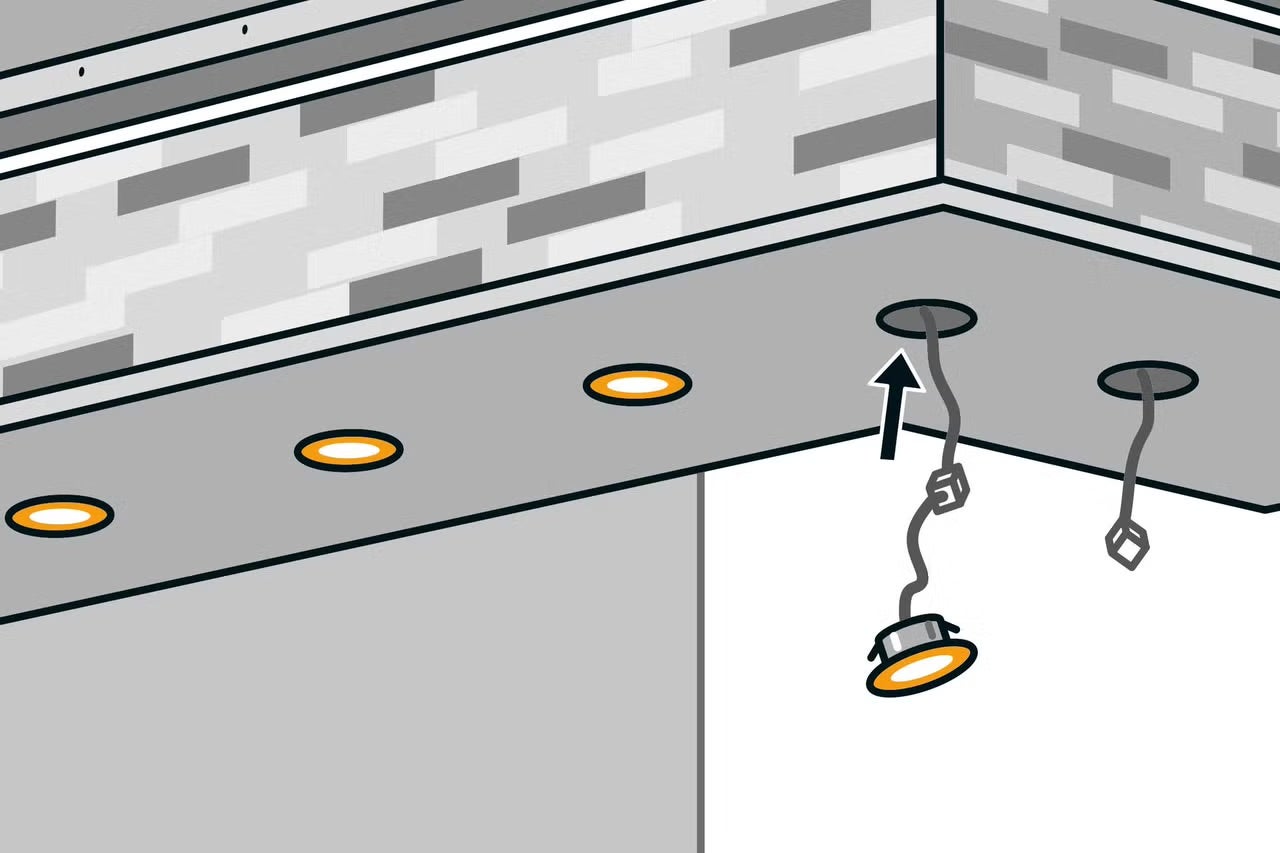

Propojte vestavná LED svítidla s napájecími kabely a zacvakněte je do připravených otvorů.
Montáž ozdobné lišty na horní díl baru

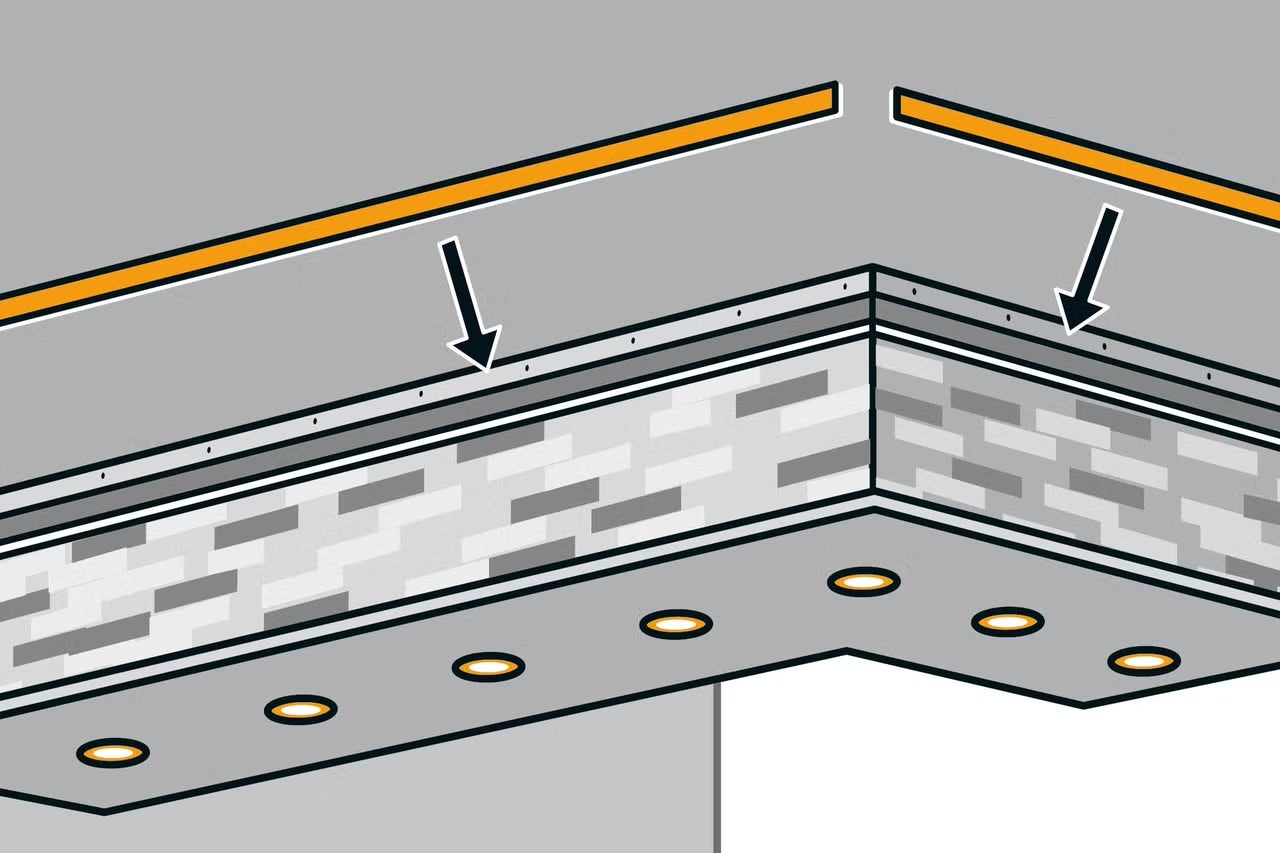

Místa s upevňovacími vruty zakryjte tenkými překližkovými pásky, které přilepíte pouze bodově. Pokud byste potřebovali horní díl v budoucnu demontovat, bude stačit tyto dřevěné pásky jednoduše odstranit, abyste získali přístup k vrutům.

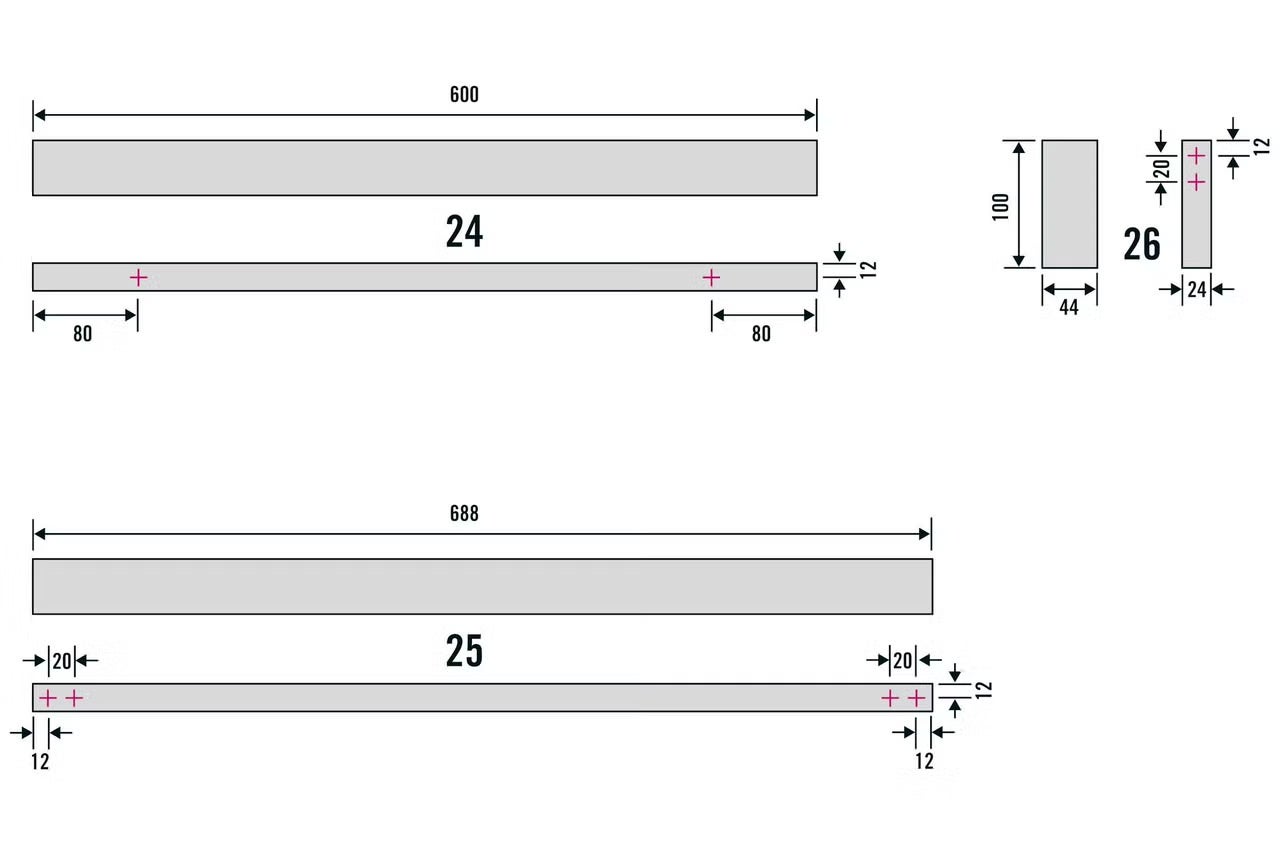

Příprava hranolů pro barový regál
Pomocí následujících kroků vyrobíte regálovou polici se skrytým upevněním do stěny bez viditelných podpěr. Tímto způsobem můžete vyrobit i několik polic najednou a vzájemně je propojit. Uvedené rozměry si samozřejmě můžete upravit podle vlastních potřeb.
Připravte si hranoly o rozměrech 24 × 44 mm v požadovaných délkách a předvrtejte otvory pro šrouby. Do zadního hranolu (24) vyvrtejte dva otvory o průměru 8 mm pro ukotvení ke stěně – tyto otvory jako jediné nezahlubujte. Všechny ostatní otvory vyvrtejte vrtákem o průměru 5 mm a zahlubte je pro hlavy vrutů.
Specifikace dílů:
- Díl (24): 600 mm (1 ks)
- Díl (25): 688 mm (1 ks)
- Díl (26): 100 mm (2 ks)

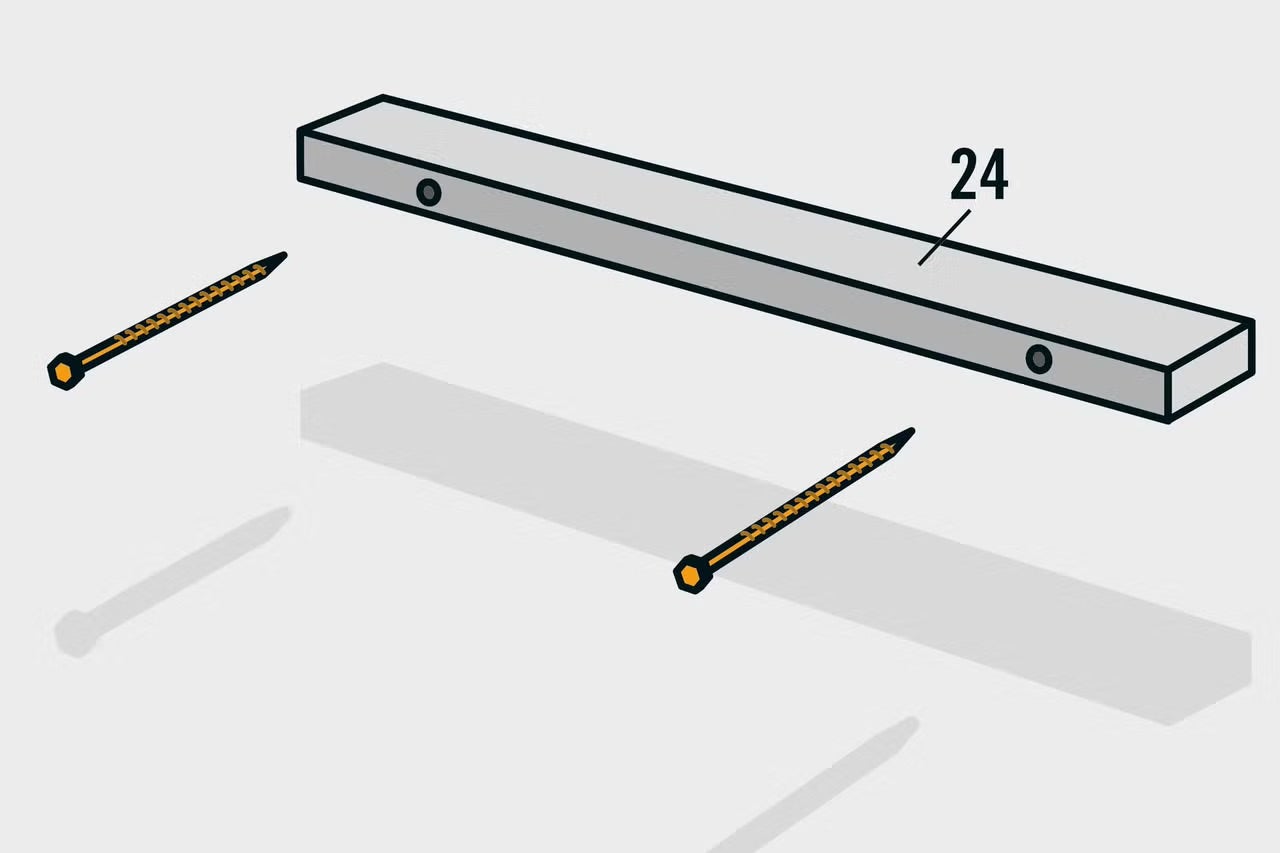

Vložení šroubů do hranolu
Do hranolu (24) vložte šestihranné vruty do dřeva s podložkami. Pokud budete regál upevňovat na cihlovou nebo betonovou stěnu, připravte si také vhodné hmoždinky. Podkladová stěna musí mít pro toto ukotvení dostatečnou nosnost.

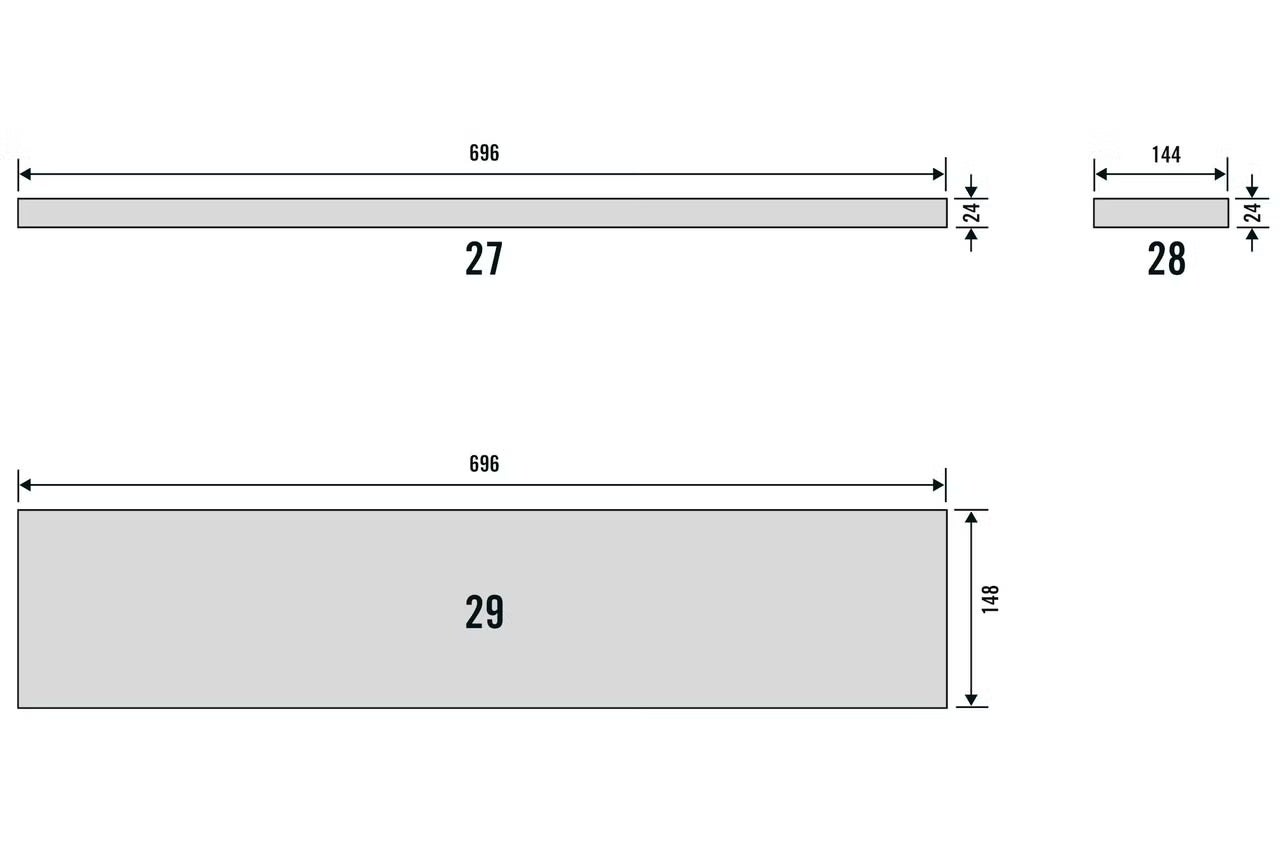

Barový regál: Příprava vnějšího obkladu
Vnější obklad regálové police se vyrábí z překližky o tloušťce 4 mm. Pokud nebudete regál montovat přímo do rohu místnosti, budete potřebovat ještě jeden dodatečný úzký boční pásek (27).

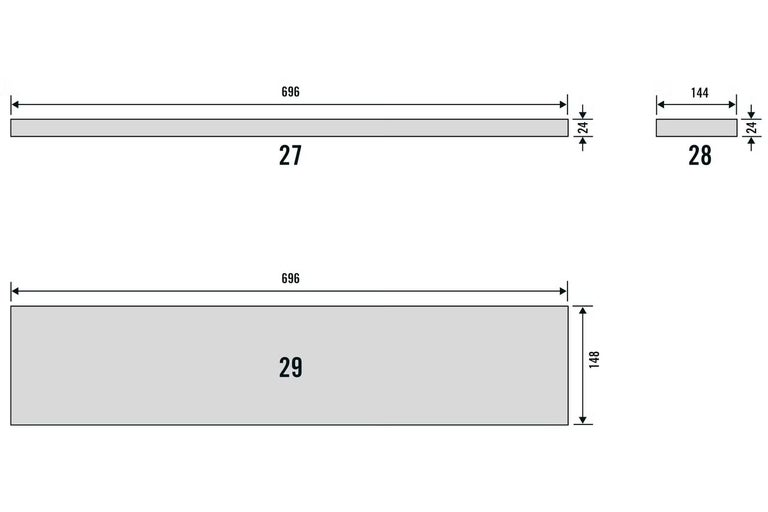

Specifikace dílů:
- Díl (27): 696 × 24 mm (1 ks)
- Díl (28): 144 × 24 mm (1 ks)
- Díl (29): 696 × 148 mm (2 ks)

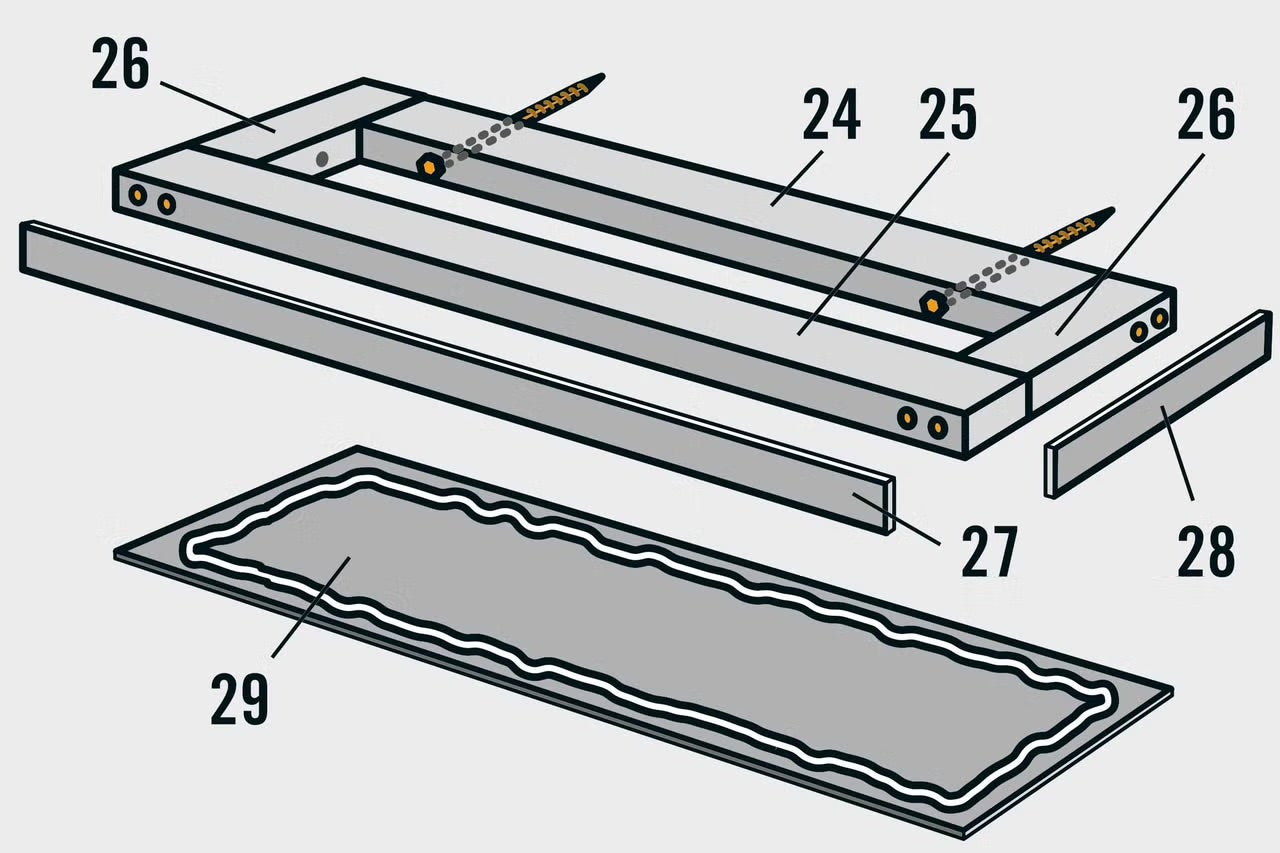

Sešroubování hranolů pro barový regál
Hranoly (25) a (26) položte na rovnou podložku. Na spojovací plochy naneste lepidlo na dřevo a hranoly sešroubujte pomocí vrutů se zapuštěnou hlavou 5,0 × 80 mm.
Na úzké boční strany následně přilepte obě boční lišty (27) a (28). Spodní obkladový panel (29) rovněž připevněte k regálové polici pomocí lepidla na dřevo.
Výroba baru: Přišroubování regálové police

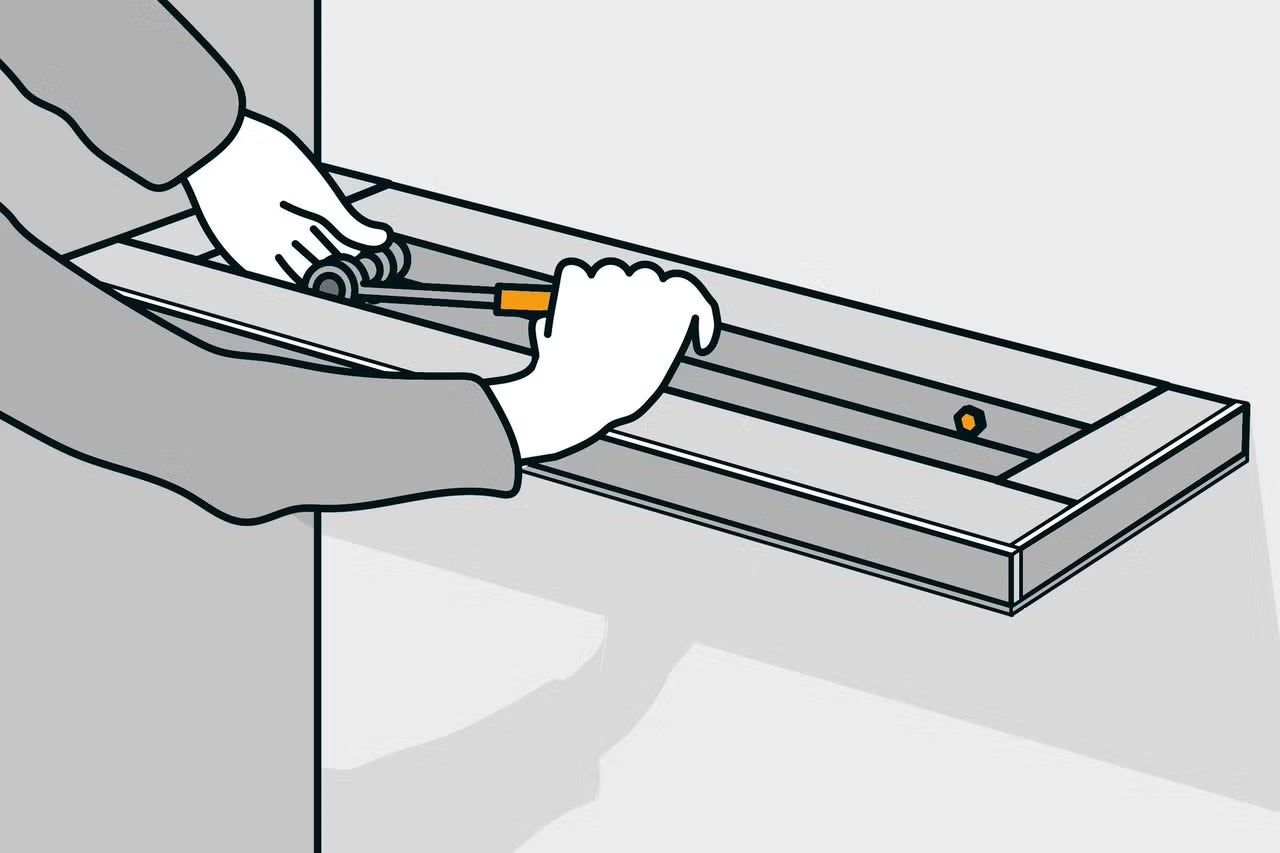

Po vytvrdnutí lepených spojů přišroubujte připravenou regálovou polici ke stěně. Pomocí vodováhy určete přesnou polohu a vyznačte na stěnu oba otvory pro vrtání. Uděláte to tak, že šestihranné vruty v otvorech mírně přitlačíte a otočíte jimi, čímž přenesete značky na podklad.
Polici poté odložte stranou a na vyznačených místech vyvrtejte otvory pro hmoždinky. Po vložení hmoždinek regál definitivně přišroubujte k upevňovacímu hranolu.
Zakrytí regálové police

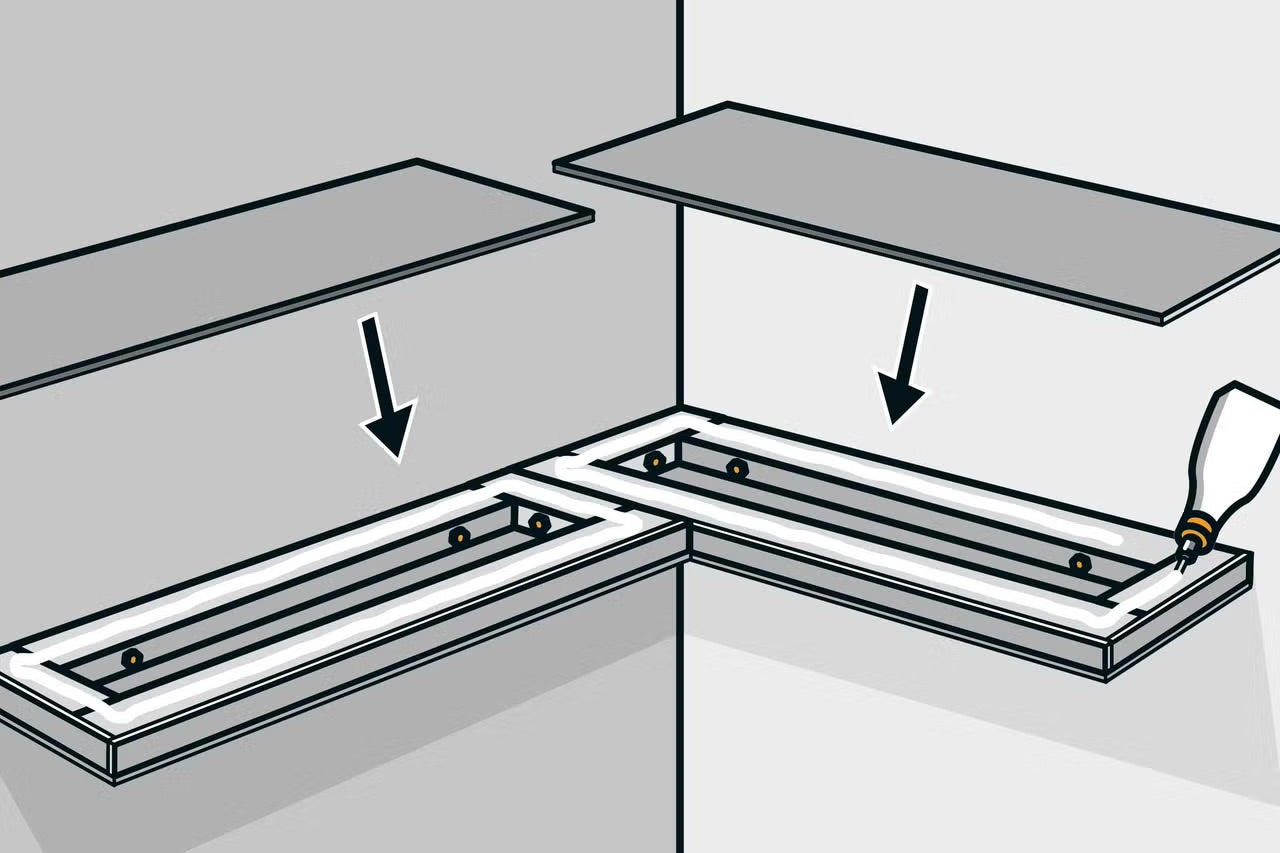

Na spojovací plochy naneste malé množství lepidla na dřevo a následně přilepte horní obkladový panel (29). Pro zvýšení celkové stability a pevnosti obě regálové police navzájem sešroubujte.

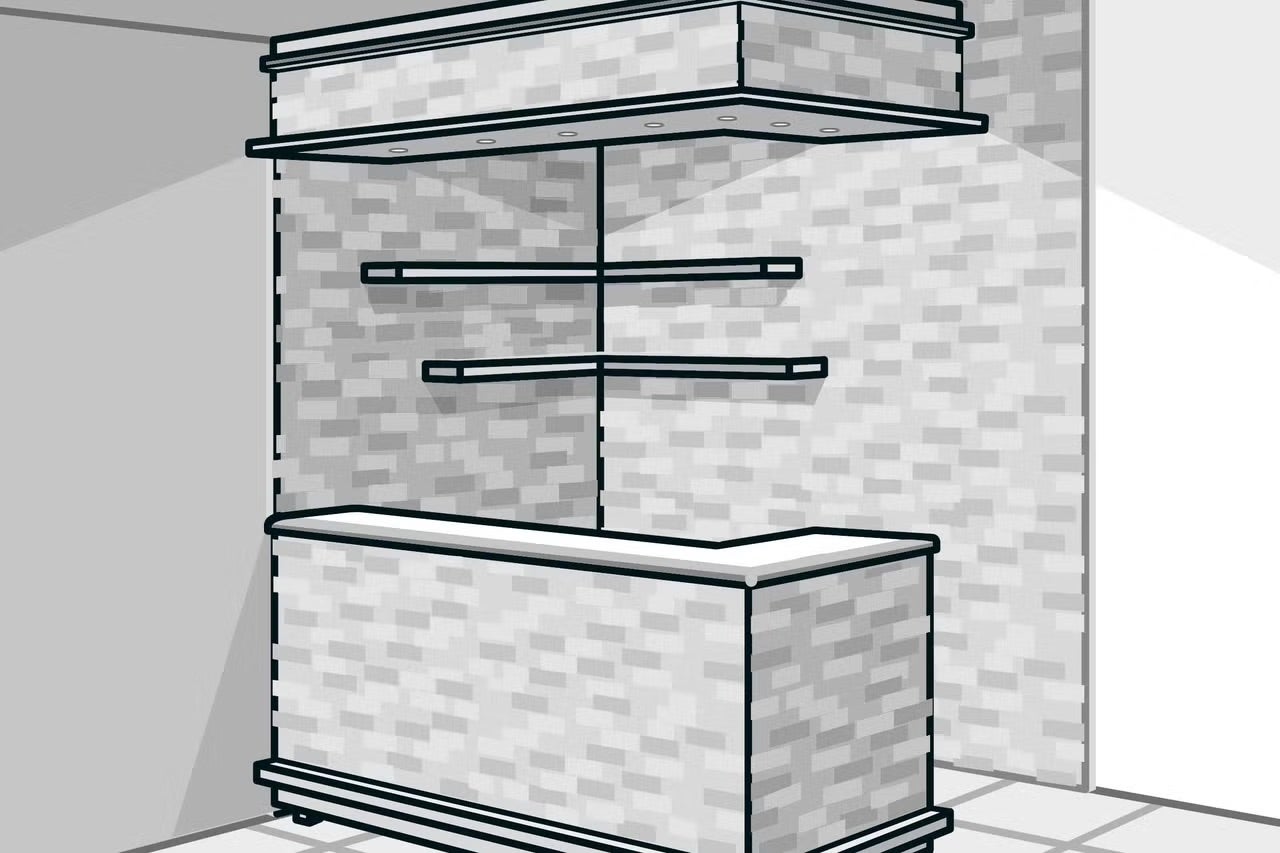

Montáž dřevěného obkladu na stěnu
Po montáži polic můžete stěnu volitelně obložit dřevěným obkladem.
