Jak naplánovat elektroinstalaci

Doba čtení: 4 min.
Jak naplánovat elektroinstalaci

Elektrická instalace v domě či bytě je práce pro odborníka elektrikáře. Některé práce však můžete podle jeho pokynů provést sami.

Bezpečná elektroinstalace

Pro elektroinstalaci platí mnoho norem a předpisů. Jejich dodržování je nutné pro vaši bezpečnost.
Normy a předpisy jsou závazné. Pokud je nedodržíte, tak vám elektrikář a revizní technik nevydá potvrzení o provedené revizi elektrické instalace.

Upozornění

Elektriku smí zapojovat opravdu jen odborník a zkušený a poučený pracovník.

Při realizaci nebo úpravách elektroinstalace pamatujte na to, že je třeba dodržovat požadavky na elektroinstalaci dle platných právních předpisů a technických norem ČSN.

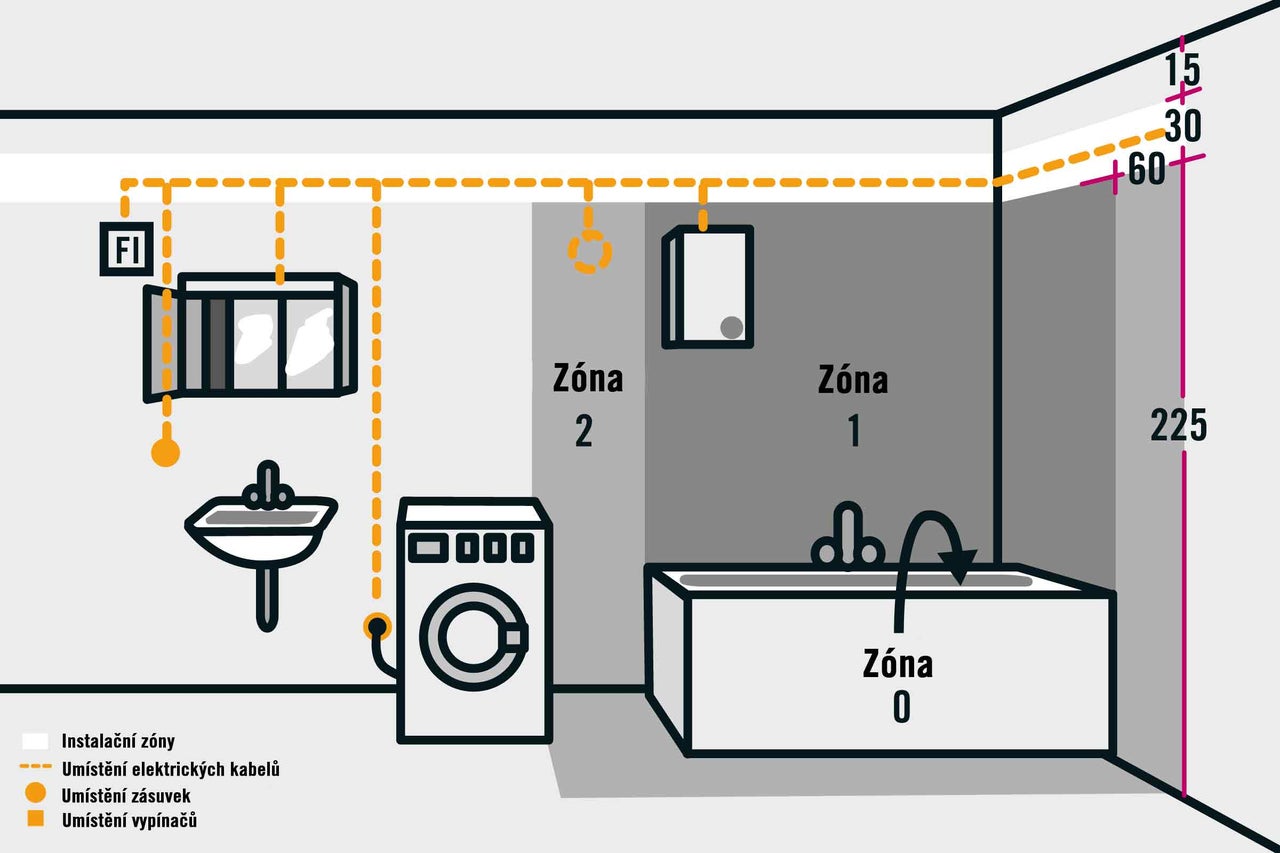

Ochranné elektroinstalační zóny v koupelně

Koupelna je rozdělena do čtyř zón. Každá zóna má dle normy určeno, jaké elektrické zařízení do ní lze lze instalovat.

  • Zóna 0 - vnitřní prostor koupací vany nebo sprchové vany (nízká vana).
  • Zóna 1 - je nad zónou 0 do výšky 2,25 m nad podlahou, zahrnuje i prostor pod vanou.
  • Zóna 2 - sahá vodorovně do vzdálenosti 0,6 m od zóny 1 a nachází se nad zónou 1, tedy ve výšce 2,25 m nad podlahou a sahá až do stropu (max. do 3 m).
  • Zóna 3 - navazuje na zónu 2 až do vzdálenosti 2,4 m od zóny 2.

Elektroinstalace v koupelně

Elektroinstalace v kuchyni

Kolik zásuvek a pevných přívodů potřebujete závisí na velikosti a uspořádání vaší kuchyně. Sporák, trouba nebo varná deska, lednička i myčka nádobí mají větší spotřebu energie a potřebují samostatné, samostatně jištěné přívody. V každém případě provedení elektroinstalace konzultujte se zkušeným elektrikářem.

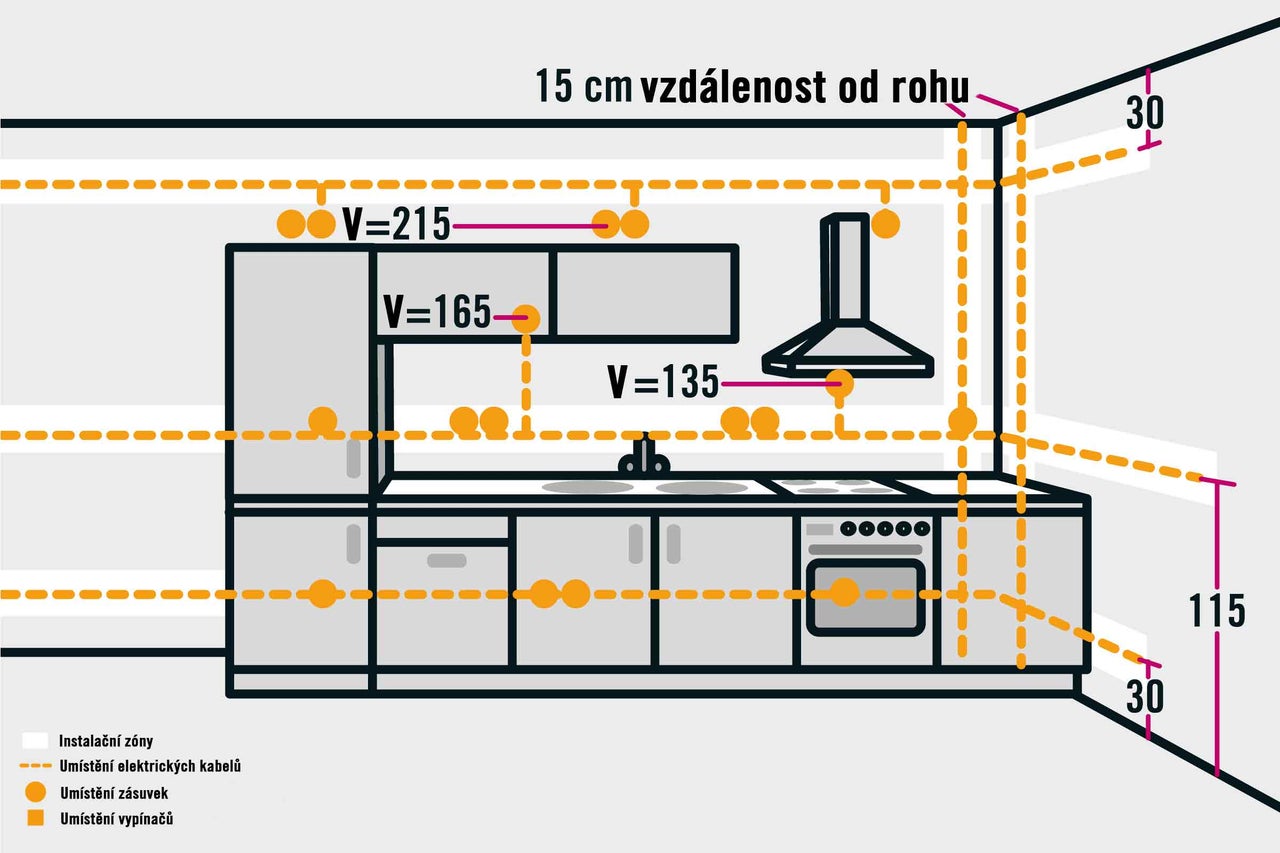

Elektroinstalace v kuchyni

  • Zásuvky pro sporák, troubu, varnou desku, ledničku, myčku: Každá zásuvka na vlastním, samostatně jištěném okruhu. Umístění 30 cm od podlahy.
  • Zásuvky pro drobné spotřebiče nad pracovní plochou: Doporučeno alespoň 5 zásuvek. Umístění 100 - 130 cm od podlahy.
  • Napojení pro pracovní osvětlení: Umístění 135 cm od podlahy. Pod horní skříňky kuchyňské linky 165 cm od podlahy.
  • Připojení pro odsavač: 210 - 215 cm od podlahy.
  • Kabely veďte 30 cm od stropu a 15 cm od rohů místnosti.

!

Napojení, vzdálenosti, umístění, další požadavky a použitá, nejen elektrická zařízení musíte konzultovat s odborníkem.

Elektroinstalace v obytných místnostech

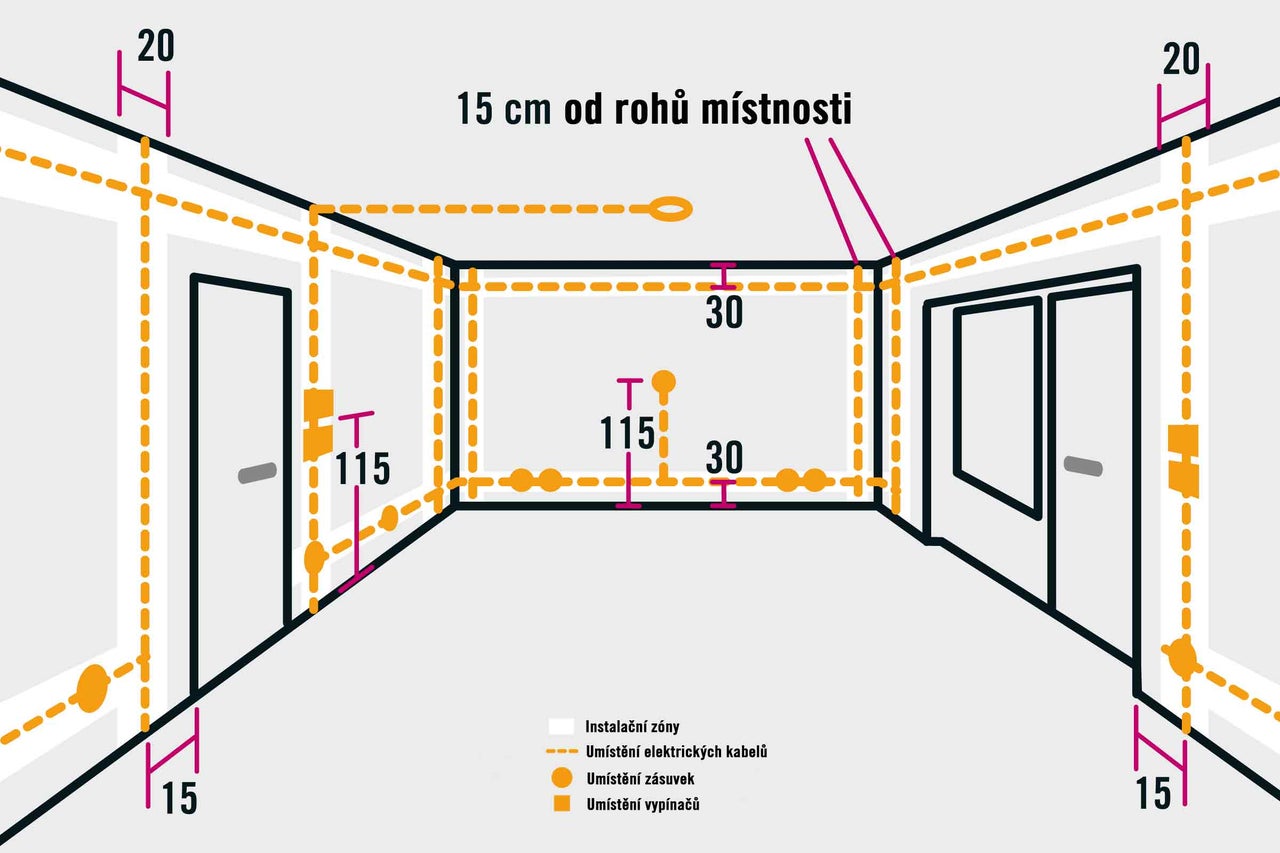

Elektroinstalace v pokoji

  • Vedení zpravidla umisťujeme 30 cm od podlahy a 15 cm od rohů místnosti.
  • Vypínače umisťujeme přibližně 115 cm od podlahy.
  • Umístění zásuvek 30 cm od podlahy.
  • Takové umístění je pouze doporučené a můžete jej upravit podle vlastní potřeby.

Správný typ ochrany pro venkovní prostory

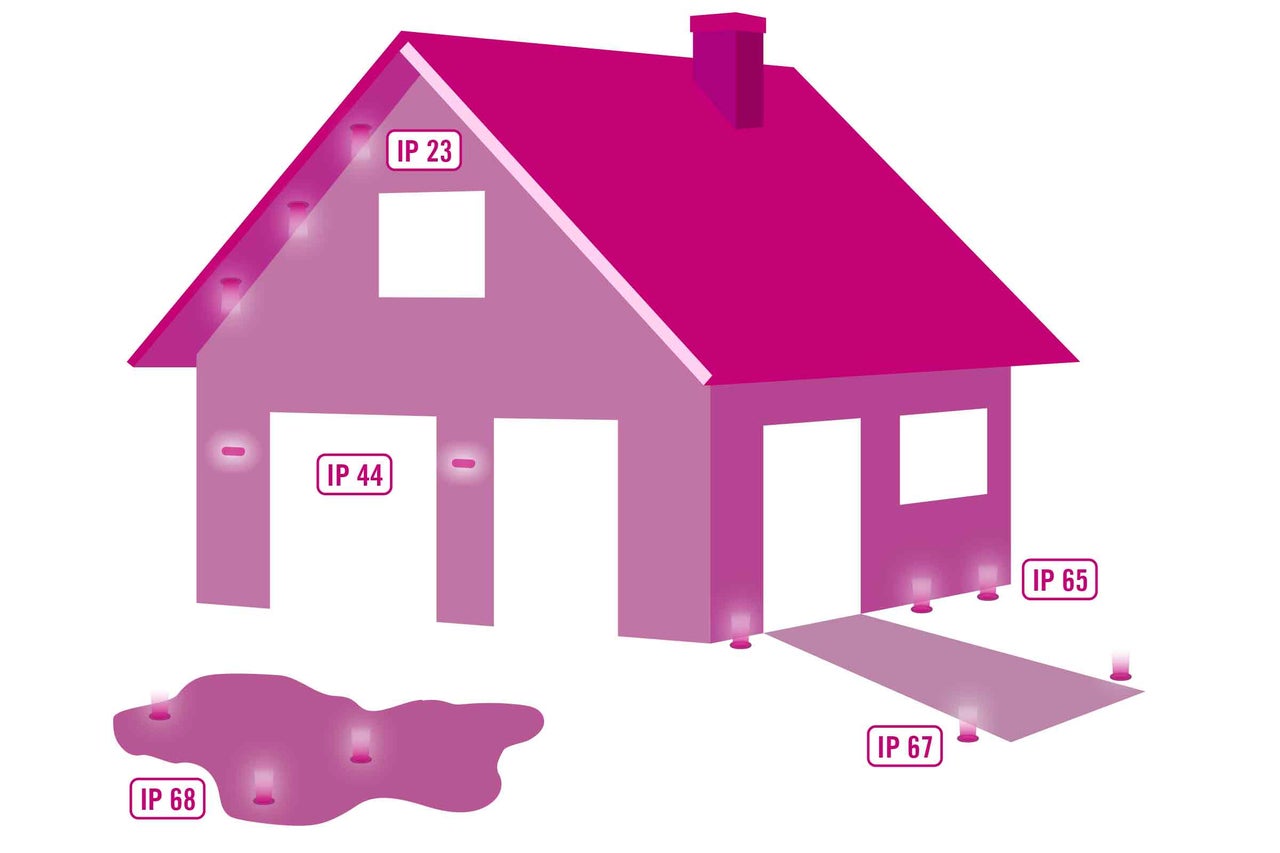

Elektroinstalace venku, na zahradě a kolem domu

  • Pro venkovní použití a použití v technických místnostech je potřeba použít elektrickou instalaci a elektrické přístroje se správným typem ochrany. Ta je označována IP.
  • IP číslo se skládá ze dvou číslic. První číslice označuje stupeň ochrany při kontaktu s tělem a vniknutí cizích těles (prachu), druhá stupeň ochrany při kontaktu s vodou.

Stupeň Ochrana před nebezpečným dotykem Ochrana proti vniknutí cizích předmětů
IP 0x bez ochrany bez ochrany
IP 1x dlaní (>5x5 cm) velkých
IP 2x (IPxxB) prstem (>12,5x12,5 mm) malých
IP 3x nástrojem (>2,5 mm) drobných
IP 4x nástrojem, drátem (>1 mm) velmi drobných
IP 5x jakoukoliv pomůckou prachu částečně
IP 6x jakoukoliv pomůckou prachu úplně
Stupeň Vniknutí vody (specifikace IPX)
IP x0 Bez ochrany
IP x1 Chráněno proti kapající vodě 1+0,5 mm za minutu. Jednotka je umístěna ve své pracovní poloze a otáčí se kolem vertikální osy. Doba zkoušky 10 minut.
IP x2 Chráněno proti kapající vodě 3+0,5 mm za minutu. Jednotka je testována ve 4 pozicích, nakloněných o 15° od normální provozní polohy. Doba zkoušky 2,5 minuty na polohu.
IP x3 Chráněno proti vodní tříšti. Voda stříká na přístroj v úhlu 60° vertikálně, v množství 10 litrů za minutu a při tlaku 80–100kN/m2 po dobu nejméně 5 minut.
IP x4 Chráněno proti stříkající vodě. Stejné jako u IP x3, jen s rozdílem, že voda stříká ve všech úhlech.
IP x5 Chráněno proti tryskající vodě. Voda míří 6,3 mm tryskou ve všech úhlech při průtoku 12,5 litrů za minutu při tlaku 30 kN/m2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry.
IP x6 Chráněno proti intenzivně tryskající vodě. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kN/m2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry.
IP x7 Chráněno proti ponoření do vody na 30 minut do hloubky 1 metr.
IP x8 Chráněno proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody za podmínek, které určí výrobce zařízení.
IP x9 Chráněno proti tryskající vysokotlaké teplé vodě.
