Jak namontovat garážová vrata

Doba čtení: 4 min.
Jak namontovat garážová vrata

Příjezd domů by měl být po náročném dni klidný. A zaparkovat auto do garáže by vás už nemělo stát další síly. Pokud si u nás vyberete výklopná vrata, sekční nebo na dálkové ovládání, návod vám usnadní jejich montáž. V případě, že byste raději chtěli vaši garáž předat do rukou odborníků, využijte HORNBACH montážní servis.

Na tento projekt budete potřebovat

Montáž výklopných garážových vrat

01

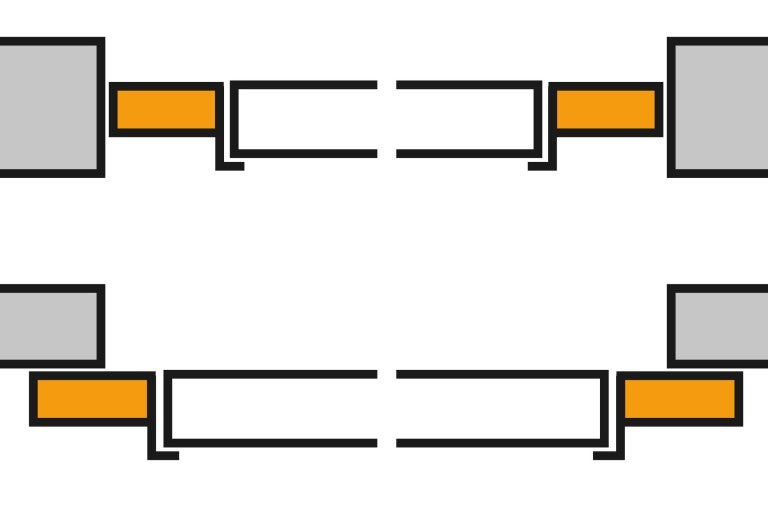

Výklopná vrata lze montovat do dveřního otvoru nebo za něj. Nejprve připevněte otvírací madlo a odstraňte přepravní bezpečnostní pojistky (podle přiloženého návodu k montáži).

Jak namontovat garážová vrata
Jak namontovat garážová vrata
02

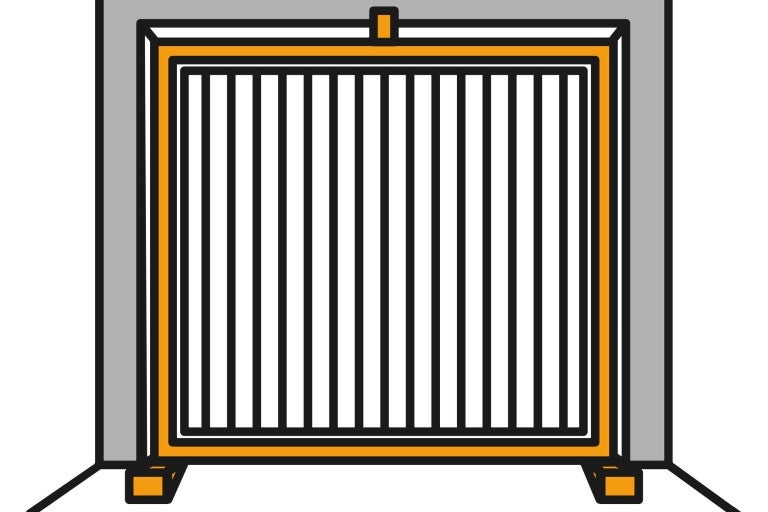

Dále postavte rám vrat do dveřního otvoru, resp. za otvor a zajistěte ho dřevěnými klíny. V případě mazaniny se nohy rámu zapouštějí do podlahy do hloubky 5 mm.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
03

Nyní srovnejte vrata pomocí vodováhy. Pak je zafixujte svěrkami. Vrata bez výplně musí být bezpodmínečně zajištěna proti náhodnému vypadnutí. Sklopte vodicí kolejnice nahoru.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
04

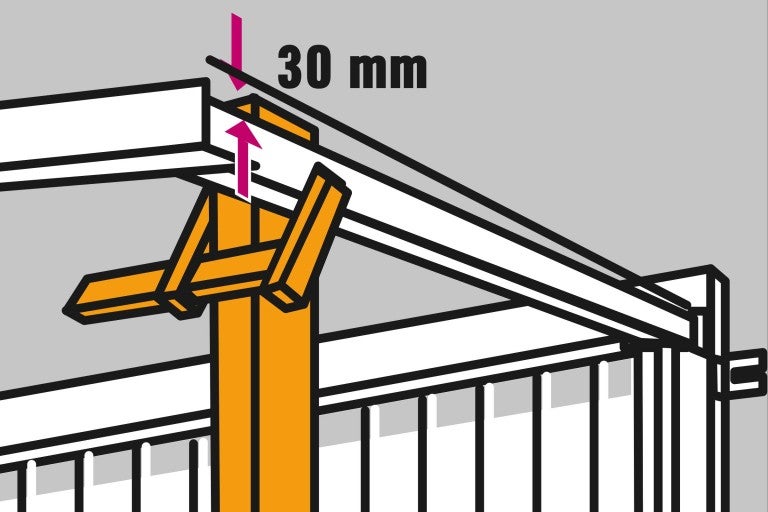

A zajistěte je podpěrou se sklonem asi 30 mm. Důležité jsou stejnoměrné odstupy mezi rámem a křídlem vrat (zkontrolujte z vnější strany).

Jak namontovat garážová vrata
Jak namontovat garážová vrata
05

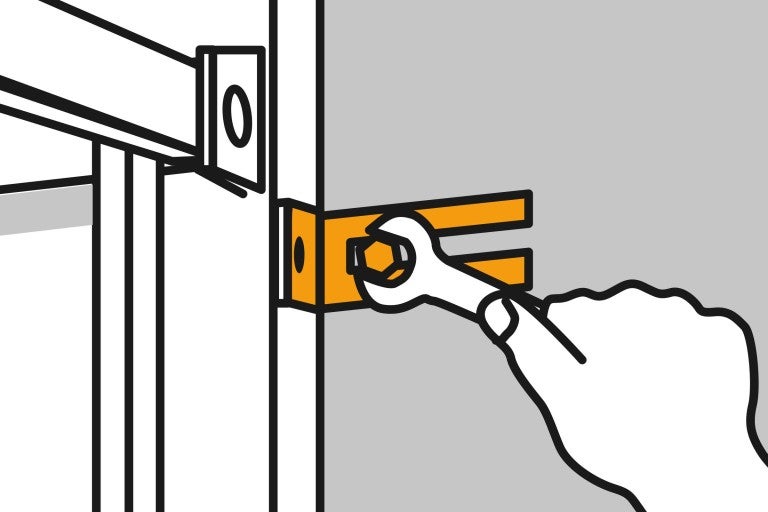

Upevněte vrata pomocí kotev. Kotevní šrouby nasaďte za otvor. Pro montáž do otvoru se používají šrouby na čelní straně rámu.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
06

Nyní se pokuste vrata otevřít. Vodicí kolejnici přitom srovnejte tak, aby křídlo vrat rovnoměrně přiléhalo gumovými dorazy na příčnou výztuhu a vpředu byl zachován stejnoměrný odstup od rámu.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
07

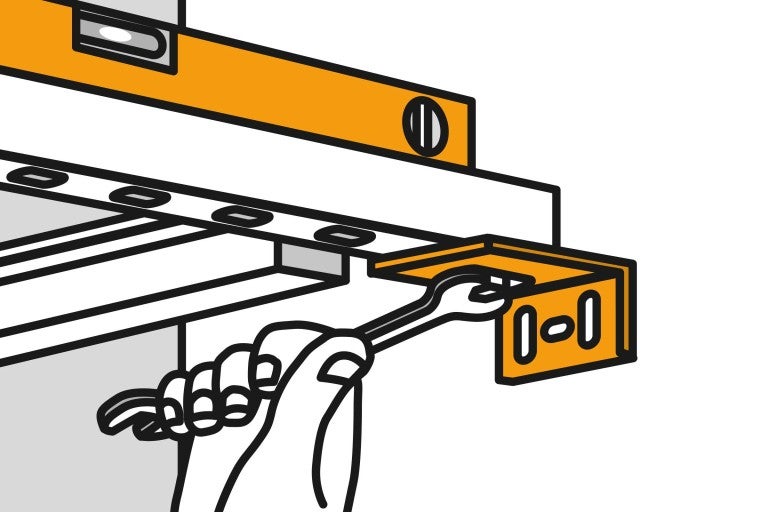

Pro upevnění vodicích kolejnic máte opět možnost volby: může být provedeno buď z boku na stěnách garáže, nebo nahoře na stropě. Pouze příčná kolejnice musí být stoprocentně vodorovná.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
08

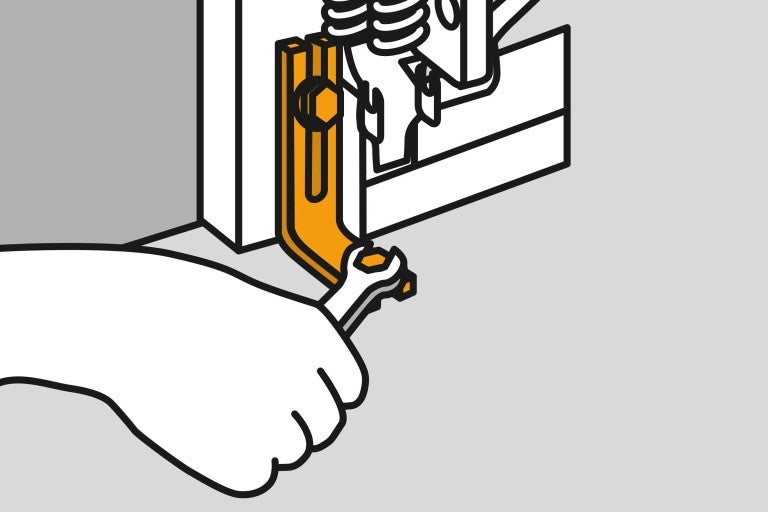

Nejsou-li nohy rámu zabetonované, upevněte je pomocí rámové patky do podlahy garáže. Pak odstraňte spodní dorazovou lištu.

Jak namontovat garážová vrata
Jak namontovat garážová vrata

Montáž sekčních garážových vrat

09

Montují se zásadně do špalety uvnitř garáže. Sekční dveře jsou ideální u nízkých dveřních otvorů a nabízejí více užitného místa před garáží, neboť se při otvírání a zavírání nevyklápějí dopředu, nýbrž se pohybují svisle v rovině vrat.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
10

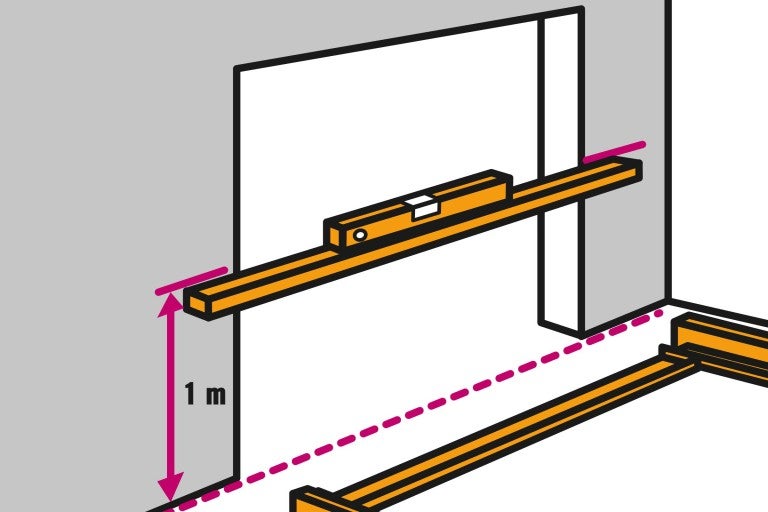

Nejprve si vyznačte na vnitřní straně dveřního otvoru pomocí vodováhy linku ve výšce 100 cm nad podlahou garáže. Nyní můžete smontovat rám vrat, který se skládá ze čtyř vzájemně sešroubovaných profilů, a připravit si ho za dveřní otvor.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
11

Nyní postavte rám vrat svisle a po jeho přesném vyrovnání podle vyznačené linky (značky ve výši 1 m) ho ve špaletě provizorně zafixujte šrouby.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
12

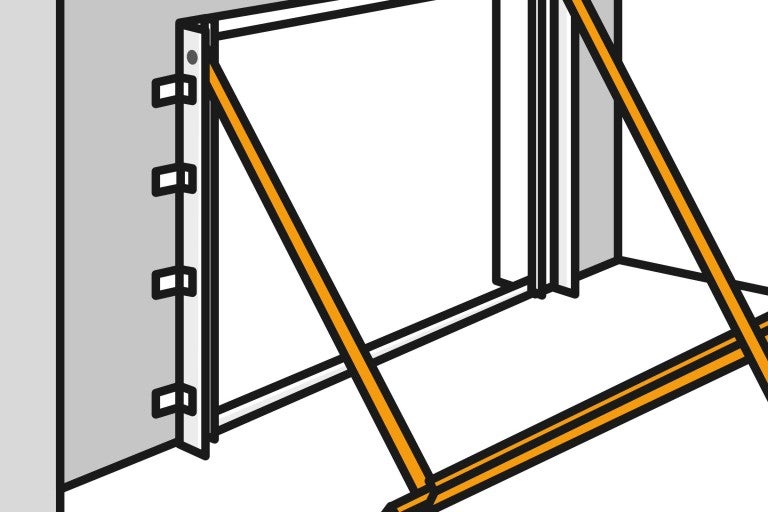

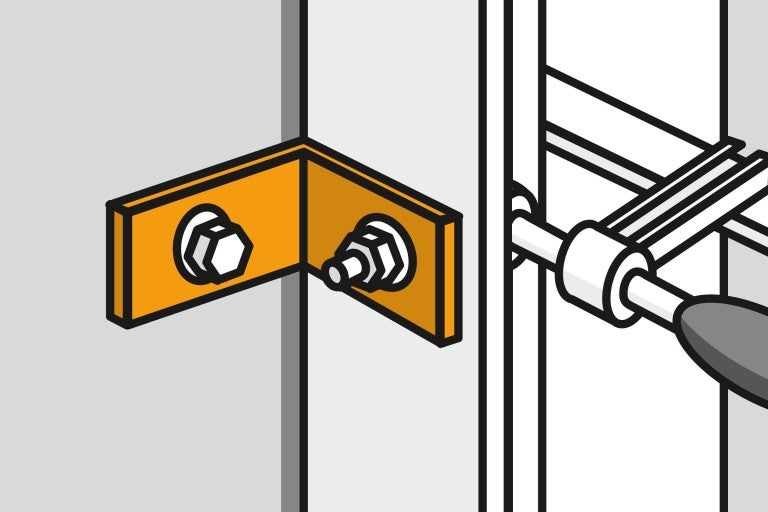

Po přesném vyrovnání upevněte vrata pomocí kotvy uvnitř i vně rámu.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
13

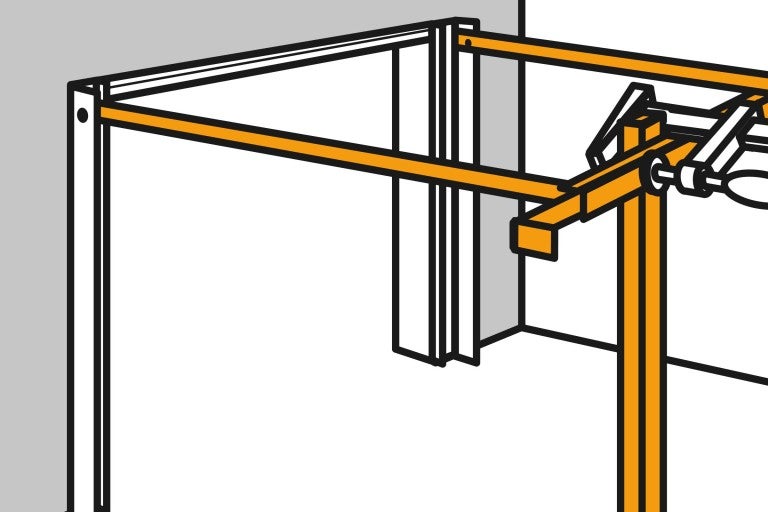

Vodorovné vodicí kolejnice nyní můžete na horní straně rámu přiroubovat a pak je spojit s příčnou kolejnicí.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
14

Pomocí vodováhy upravte našroubované kolejnice do vodorovné polohy. Dejte pozor, aby vám nespadly, až je budete podpírat.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
15

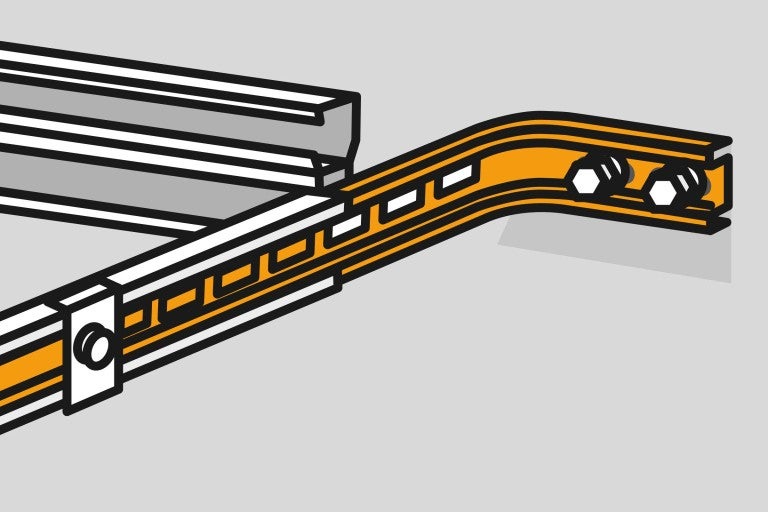

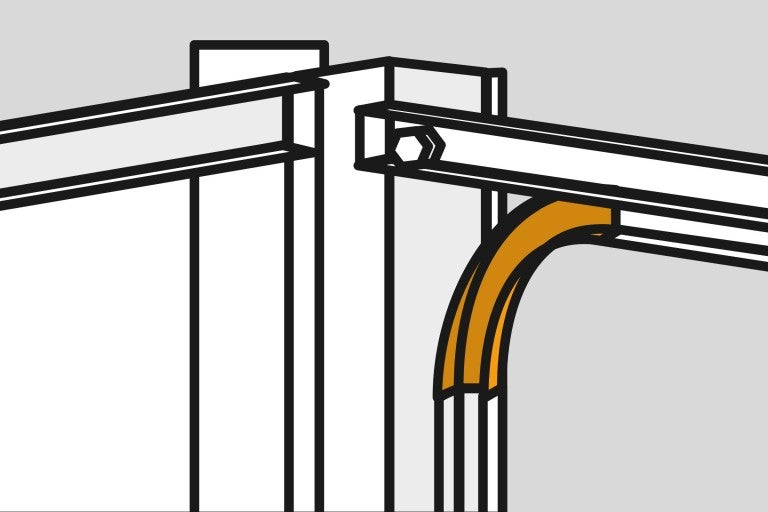

Jsou-li oba zakřivené prvky namontovány...

Jak namontovat garážová vrata
Jak namontovat garážová vrata
16

... můžete kolejnice definitivně upevnit na boční stěny nebo na strop.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
17

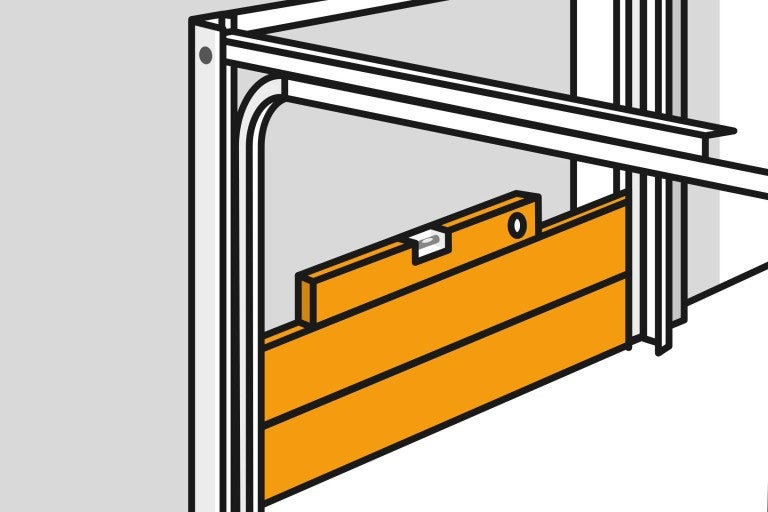

Pak nasaďte jednotlivé segmenty vrat a spojte je pásy. Pro montáž lana a napínací pružiny musíte ještě krátce nahlédnout do návodu.

Jak namontovat garážová vrata
Jak namontovat garážová vrata

Pohon garážových vrat EcoStar

18

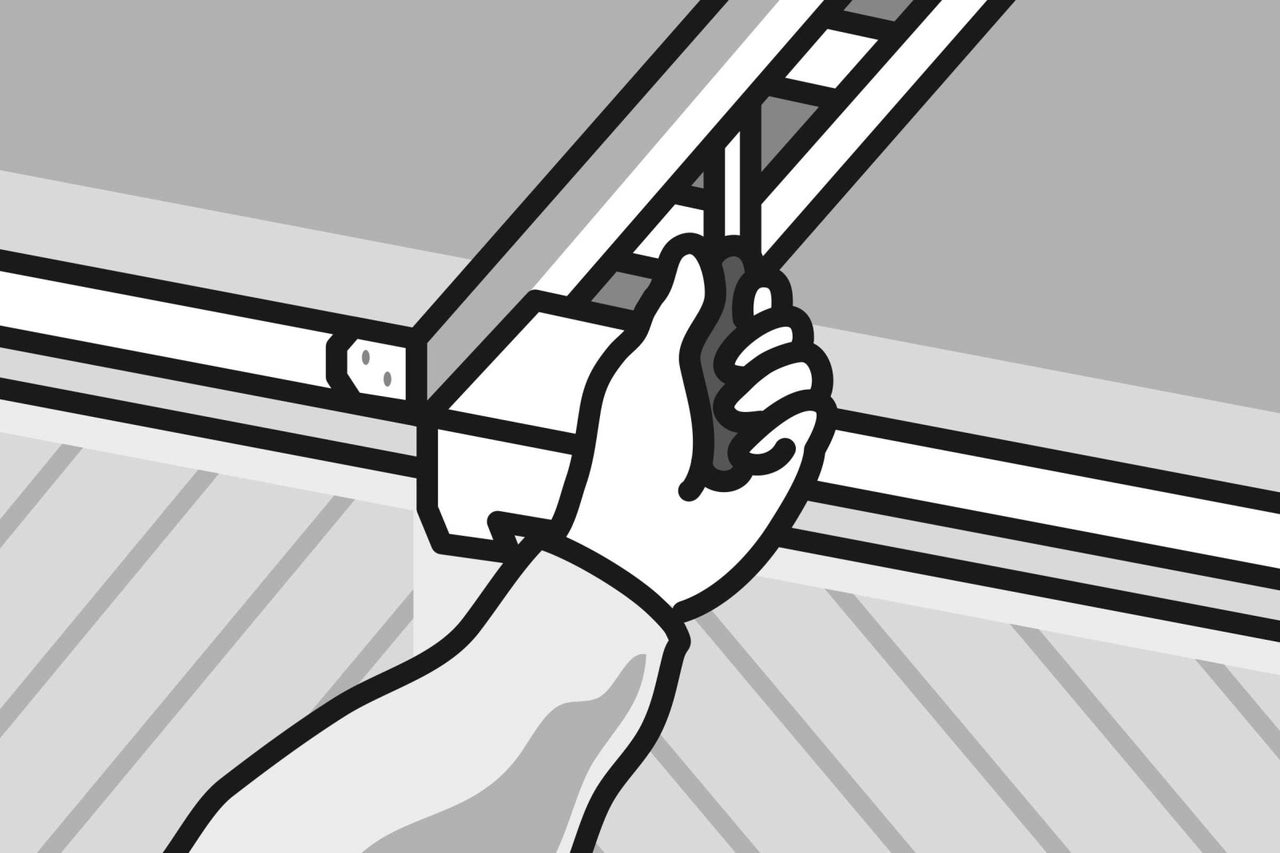

Pomocí dálkově ovládaného pohonu garážových vrat můžete vrata otvírat a zavírat stisknutím tlačítka. Upevněte na rám, resp. překlad a vrata dva držáky, horní pro vodicí kolejnici a spodní pro táhlo skluznice.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
19

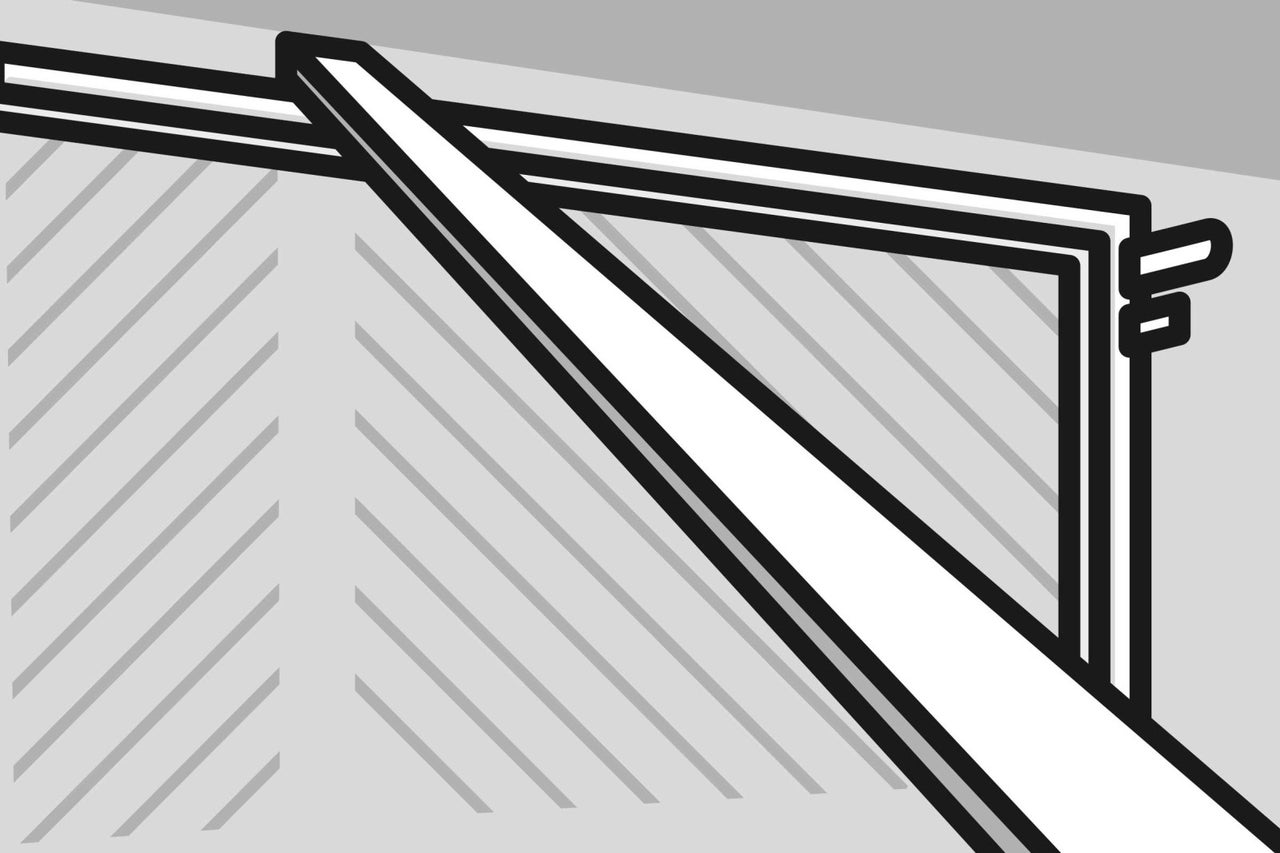

Vodicí kolejnice se skládá ze tří částí spojených klouby. Sešroubujte je a kolejnici upevněte na držák.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
20

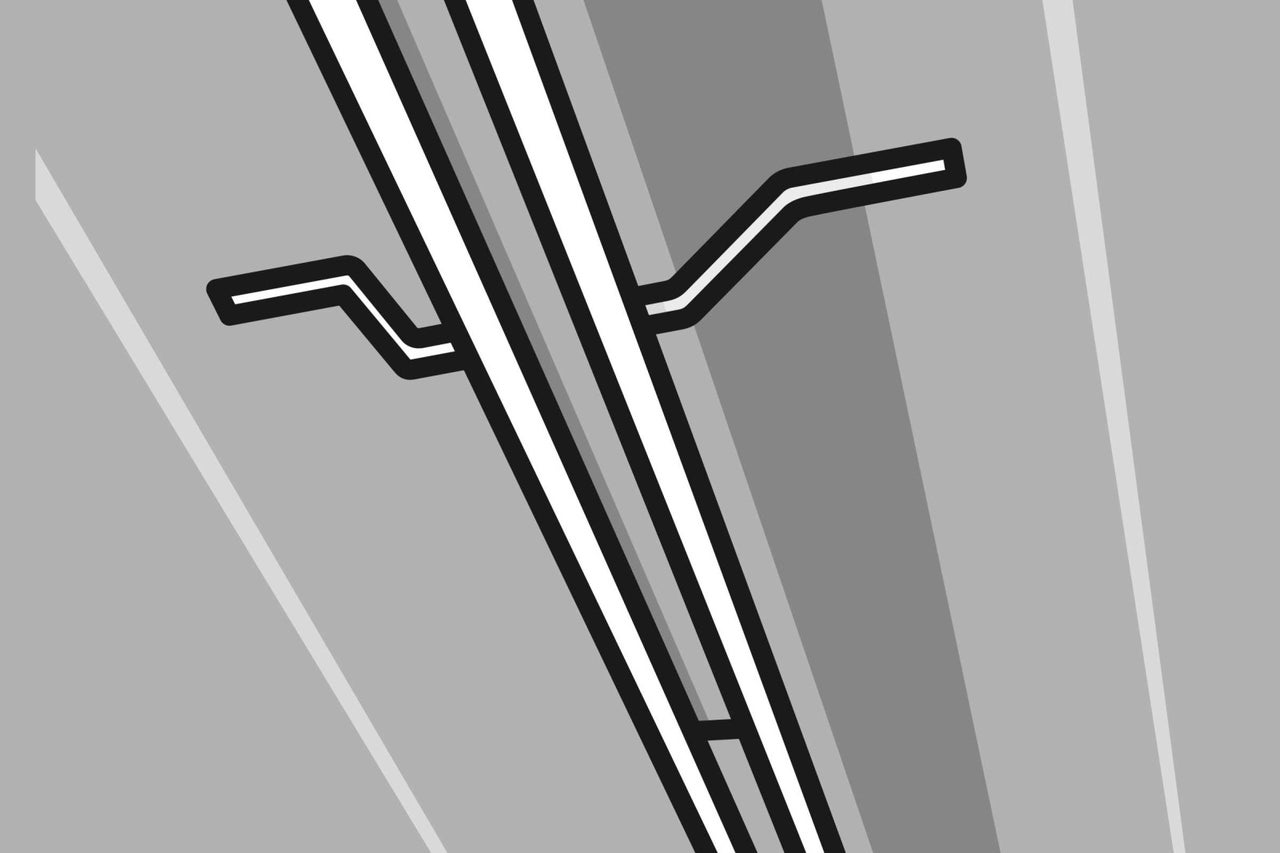

Druhý konec kolejnice upevněte pomocí ohýbatelného držáku na strop garáže. U nízkých stropů držák zkraťte. V kolejnici se nachází bezúdržbový ozubený popruh, který při svém oběhu posunuje skluznici pomocí táhla dopředu a zpět.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
21

Namontujte oba zakřivené segmenty a zafixujte koncové body skluznice (pro otevření a zavření vrat). Elektronické ovládání musíte ještě naprogramovat podle návodu a je hotovo. Garážová vrata vás budou poslouchat na stisknutí tlačítka.

Jak namontovat garážová vrata
Jak namontovat garážová vrata
